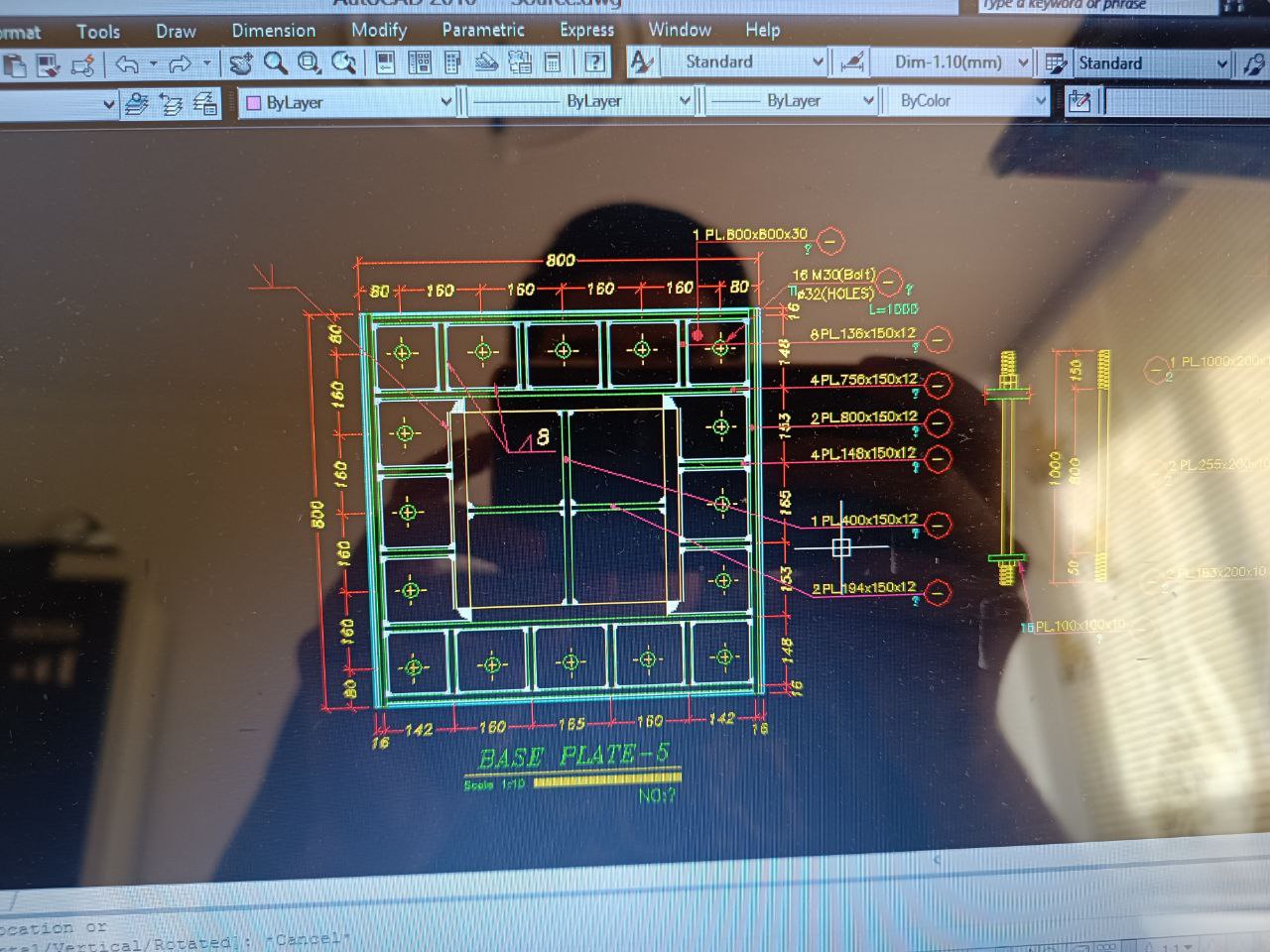

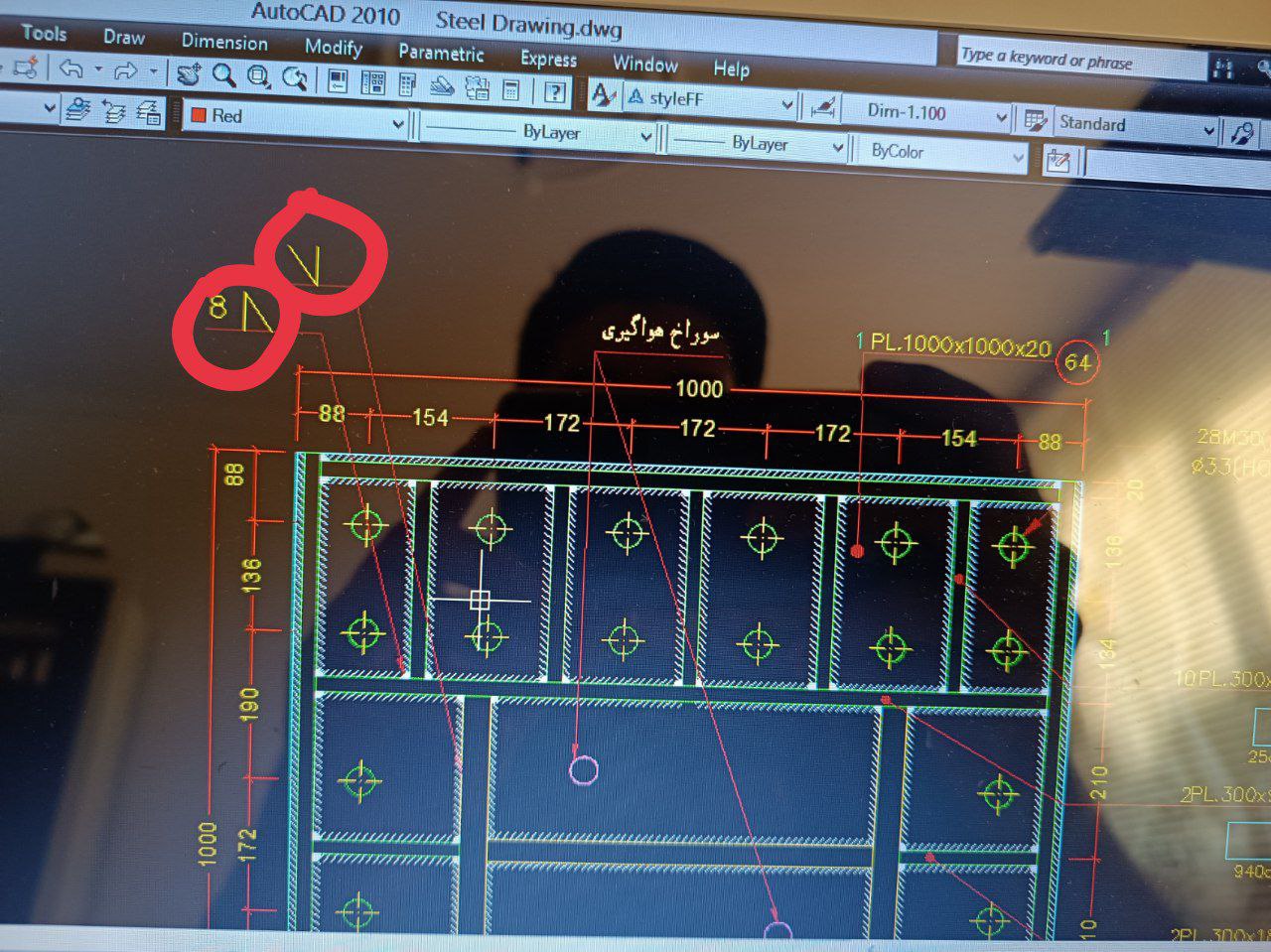

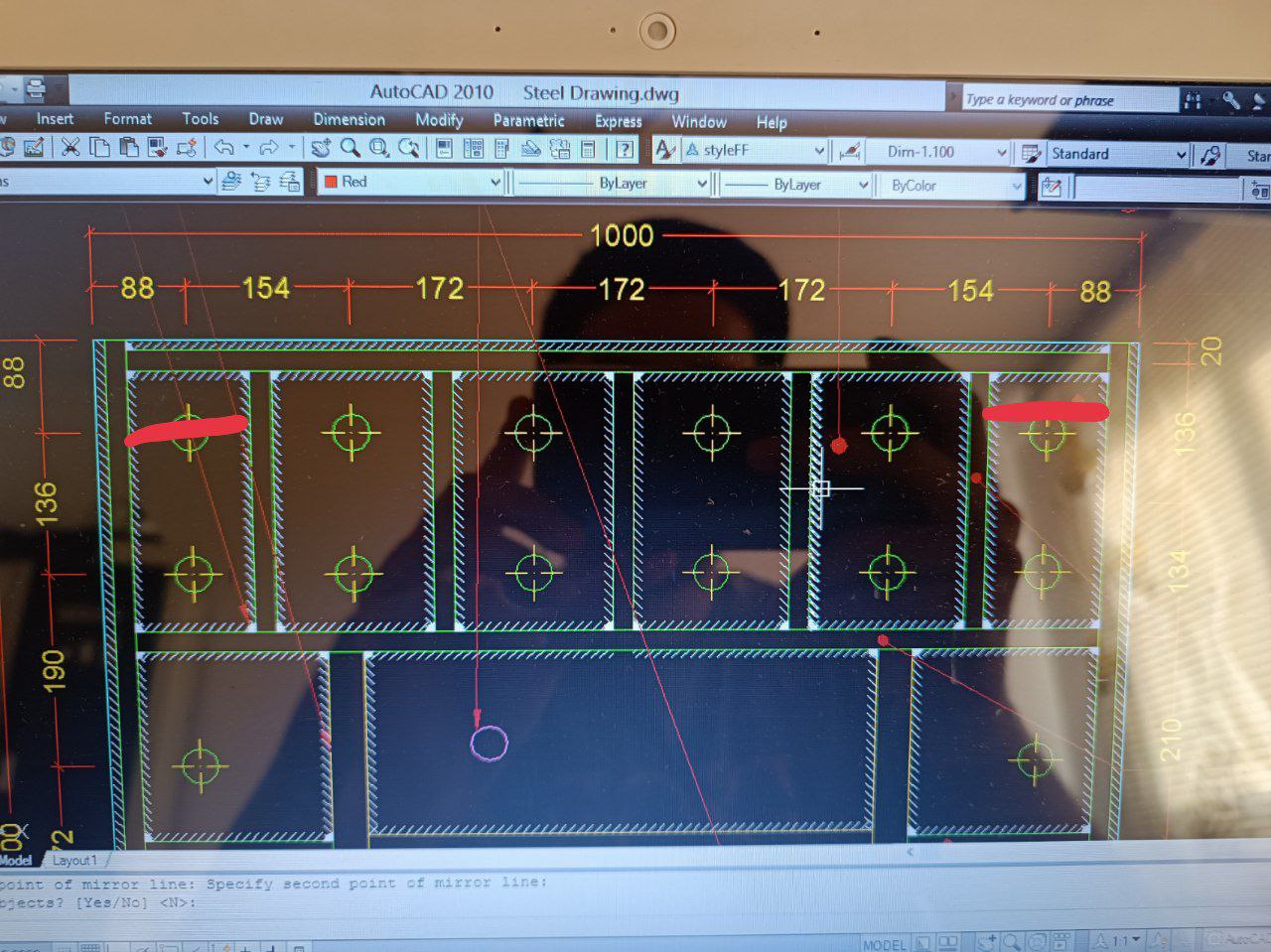

راهنمایی برای اصلاح بیس پلیت‌ها و اصول ترسیم در اتوکد

برای اصلاح بیس پلیت‌ها در اتوکد، بهترین روش استفاده از دستورات Explode، Move و Scale است. همچنین، با دقت به نقشه‌های نمونه و مشخصات طراحی، به جای Stretch از دستورات فوق برای کنترل دقیق‌تر ابعاد استفاده کنید.

برای اصلاح بیس پلیت‌ها در اتوکد، یکی از بهترین روش‌ها استفاده از دستورات Explode، Move و Scale است. به دلیل حساسیت بالای طراحی و نقشه‌کشی در این زمینه، به جای استفاده از ابزار Stretch که ممکن است به بی‌نظمی ویرایش منجر شود، این دستورات می‌توانند کنترل دقیق‌تری بر ابعاد و الگوهای اجرای شما داشته باشند.

نکته: استفاده از دستور Explode برای جدا کردن اجزای بیس پلیت به شما این امکان را می‌دهد که تغییرات دقیق‌تری بر روی هر جزء اعمال کنید بدون اینکه اجزای دیگر را تحت تأثیر قرار دهید.

بدین ترتیب، برای انجام اصلاحات در بیس پلیت، ابتدا با استفاده از Explode اجزای مختلف را جدا کنید، سپس با Move آنها را در مکان جدید قرار دهید. در نهایت، می‌توانید از Scale برای تغییر اندازه استفاده کنید تا به ابعاد مورد نظر برسید.

توجه داشته باشید که همواره به نقشه‌های نمونه و مشخصات طراحی توجه داشته باشید. اگر این مشکلات در جلسه‌های آموزشی به‌طور شفاف بیان نشد، شایسته است که از تجربه دیگر همکاران و مشاوران با تجربه کمک بگیرید.

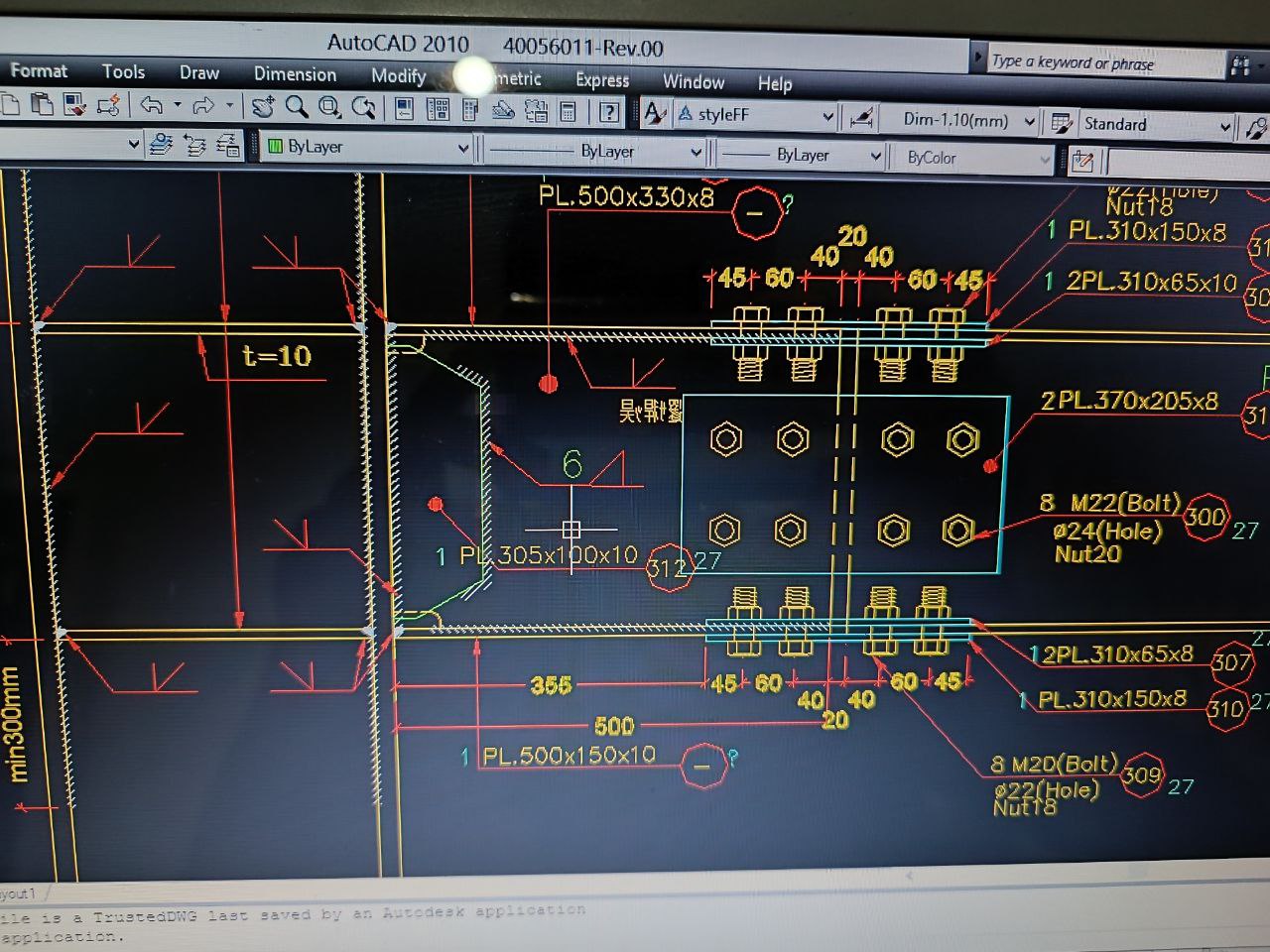

اگر در خصوص اتصال‌ها و نوع جوش‌ها پرسش دارید، بایستی بدانید که طراح مشخص می‌کند که در کدام نقاط از جوش گوشه یا جوش نفوذی استفاده شود. اصول طراحی و فاصله میان اجزا نیز تنها بر اساس طراحی سازه و نیازهای فنی تعیین می‌شود.

در نهایت، تمامی تغییرات باید طبق ملاحظات فنی و استانداردهای اجرایی انجام شود. توصیه می‌شود همیشه با وجود هرگونه ابهام، از نظر همکاران خود استفاده کنید و با آنها در مورد مشکلات پیش آمده مشورت کنید.
