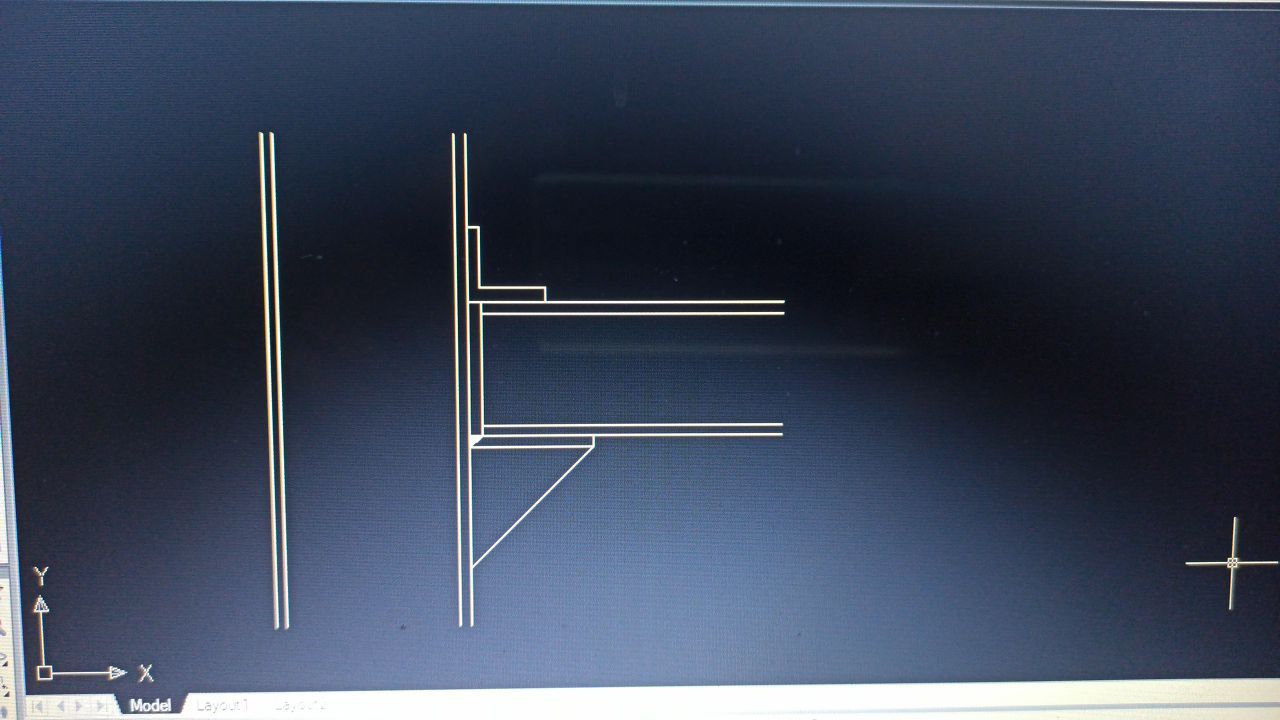

استاندارد طول نبشی برای اتصالات تیر به ستون؟

استاندارد طول نبشی برای اتصالات تیر به ستون معمولاً 0.5 تا 0.6 برابر عرض تیر (bs) است. این مقدار در آیین‌نامه‌های ساختمانی مشخص شده است.

در طراحی و ساخت سازه‌های فولادی، اتصالات تیر به ستون یکی از مهم‌ترین و کلیدی‌ترین نقاط بحرانی محسوب می‌شود. یکی از عناصر اصلی برای این اتصالات، نبشی یا تسمه فولادی است که به منظور افزایش استحکام و پایداری اتصالات استفاده می‌شود. طول نبشی حائز اهمیت است چرا که می‌تواند بر روی قدرت و ایمنی سازه تأثیرگذار باشد.

براساس استانداردهای معتبر، طول نبشی برای اتصالات تیر به ستون معمولاً در حدود 0.5 تا 0.6 برابر عرض تیر (bs) در نظر گرفته می‌شود. این مقادیر به صورت تقریبی تعیین شده‌اند و بستگی به شرایط پروژه، نوع بارگذاری و الزامات سازه‌ای دارد. بسیار مهم است که این استانداردها به‌طور دقیق رعایت شوند تا از سوانح ناگوار جلوگیری شود.

به عنوان مثال، اگر عرض تیر برابر 10 سانتی‌متر باشد، طول نبشی مناسب می‌تواند بین 5 تا 6 سانتی‌متر متغیر باشد. در بسیاری از موارد، از نبشی‌های 6 یا 8 سانتی‌متری استفاده می‌شود که با توجه به نوع اتصال و بار بایستی انتخاب شوند.

همچنین، نکته قابل توجه دیگر، وجود گپ بین تیر و ستون است که معمولاً بین 1 تا 1.5 سانتیمتر در نظر گرفته می‌شود. این فضا اجازه می‌دهد تا در حین ساخت و چاپ نهایی اتصالات، عوامل جزیی مانند انقباض و انبساط مصالح به درستی تحت کنترل قرار بگیرند.

در نهایت، برای تحقق بخشیدن به ایمنی و دوام سازه، حتماً به مشاوره با متخصصین و مشاوران مهندسی مناسب در زمینه طراحی اتصالات و انتخاب ابعاد مناسب نبشی توجه کنید.
