پرسش

محاسبه تعداد خاموت‌ها در طراحی دیوار برشی: اصول و نکات مهم

پاسخ کوتاه

در طراحی ارماتور عرضی دیوار برشی که عددش مثلا 7.5 در یک متر هست ما نباید تعداد خاموت ها رو اگه فاصله 20 cm در 6 ضرب کنیم? تو یک متر 6 تا خاموت میشه ? @parasupport1

pBOT
هوش مصنوعی پاراسیویل

هر سوالی درباره مهندسی عمران، ساختمان یا معماری دارید، این دستیار هوش مصنوعی دقیق و سریع پاسخ می‌دهد.

شروع گفتگو

گفتگوی کاربران

  • M.hadi
    1398-01-18

    در طراحی ارماتور عرضی دیوار برشی که عددش مثلا 7.5 در یک متر هست ما نباید تعداد خاموت ها رو اگه فاصله 20 cm در 6 ضرب کنیم? تو یک متر 6 تا خاموت میشه ?
    @parasupport1

    zahra shahabi : این چه وانینگی هست؟
  • پشتیبان آموزشی مجموعه پاراسیویل ۱
    1398-01-18
    در پاسخ به M.hadi :

    در طراحی ارماتور عرضی دیوار برشی که عد...

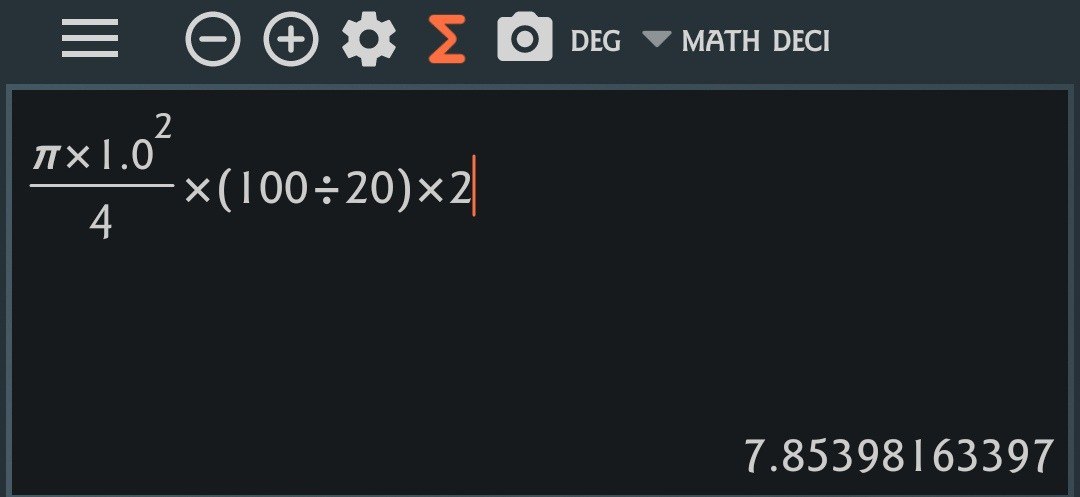

    بله اگر آرماتور 10 استفاده کرده باشید درست هست

    Mohsen Rahamni : این عکسشه Firoozeh : خواهش میکنم🌹
  • M.hadi
    1398-01-18
    در پاسخ به پشتیبان آموزشی مجموعه پاراسیویل ۱ :

    بله اگر آرماتور 10 استفاده کرده باشید د...

    KIA SH : نوشته مش بندی چک بشه سقف f78 رو مش بندی کنید اینم رفع میشه zahra shahabi : ممنوووون مهندس درست شد
  • پشتیبان آموزشی مجموعه پاراسیویل ۱
    1398-01-19
    در پاسخ به M.hadi :

    نمیدوم چرا میفرمایید در 6 ضرب شه

    فکر کنم با متره کردن اشتباه گرفتید

    خودتون هم میفرمایید توی یک متر با فاصله 20 سانت

    100/20 = 5

    5 میشه 6 نمیشه

    فرض کنید طول کل 6 متر باشه اگر بخواهد تعداد کل حساب کنید میشه 600/20 = 30
    اینجا توی متره یکی اضافه میشود برای انتهاش و 31 استفاده میشود اونجا که یک متری هست باز در ادامه اش همین ارماتورها تکرار میشه

    Mohsen Rahamni : سلام صبح بخیر وقتی میخاهیم ضریب نامعینی رو توی ترکیب بارها ضرب کنیم فقط راستاهای ۱۰۰ درصد هست یا در راستای۳۰ درصد هم باید ضرب بشه زلزله قائم چطور؟ توی ترکیب بار دینامیکیم ضرب میکنیم دیگه
  • Deleted Account
    1398-01-19
    در پاسخ به پشتیبان آموزشی مجموعه پاراسیویل ۱ :

    نمیدوم چرا میفرمایید در 6 ضرب شه فکر ...

    مهندس عزیز حق با دوستمونه....شما وقتی 100 رو تقسیم بر 20 سانت میکنی میشه 5 یعنی 5 تا فاصله..برای رعایت 5 تا فاصله 6 تا آرماتور میخواد....اولین خاموتو شما حساب نمیکنین؟؟

  • پشتیبان آموزشی مجموعه پاراسیویل ۱
    1398-01-19
    در پاسخ به Moheb Moayyeri :

    سلام چرا عدد تناوب تجربی خودمون در 1.25 ضرب میکنیم و در به دست آوردن ضریب زلزله ازش استفاده میکنیم؟ مگه طبق اون تبصره، برای "'مقایسه'" با تناوب واقعی نباید در 1.25 ضرب میکردیم؟

    سلام مهندس

    بخاطر اینکه طبق تبصره در 2800 این اجازه بهمون داده که زمان تناوب رو تا این حد زیاد کنیم بسود سازه و اقتصادی شدنش هم هست فقط باید زمان تحلیل واقعی مقایسه کنید

    Mohsen Rahamni : سلام صبح بخیر وقتی میخاهیم ضریب نامعینی رو توی ترکیب بارها ضرب کنیم فقط راستاهای ۱۰۰ درصد هست یا در راستای۳۰ درصد هم باید ضرب بشه زلزله قائم چطور؟ توی ترکیب بار دینامیکیم ضرب میکنیم دیگه؟
  • پشتیبان آموزشی مجموعه پاراسیویل ۱
    1398-01-19
    در پاسخ به Deleted Account :

    مهندس عزیز حق با دوستمونه....شما وقتی 100...

    توضیحات رو با دقت بخونید شما برای کل در نظر میگیرد نه یک واحد

    فرض کلش یک متر باشه 6 تا بزارید درسته و طول کلش 4 متر باشه با حساب شما که برای یک متر 6 تا بوده برای 4 متر هم باید 4*6 = 24 باشه همینو حساب کنید 400/20 = 20 که 20 تا میشه یکی به این 20 اضافه کنید 21 میشه نه 24 !

    Mohsen Rahamni : سلام صبح بخیر وقتی میخاهیم ضریب نامعینی رو توی ترکیب بارها ضرب کنیم فقط راستاهای ۱۰۰ درصد هست یا در راستای۳۰ درصد هم باید ضرب بشه زلزله قائم چطور؟ توی ترکیب بار دینامیکیم ضرب میکنیم دیگه؟
