تعریف و انواع سیستم‌های مهاربندی: همگرا و واگرا

سلام . مهاربند kو دروازه ای جزو کدوم سیستم مهاربندیه ؟؟
واگرا یا همگرا ؟؟

سلام مهندس

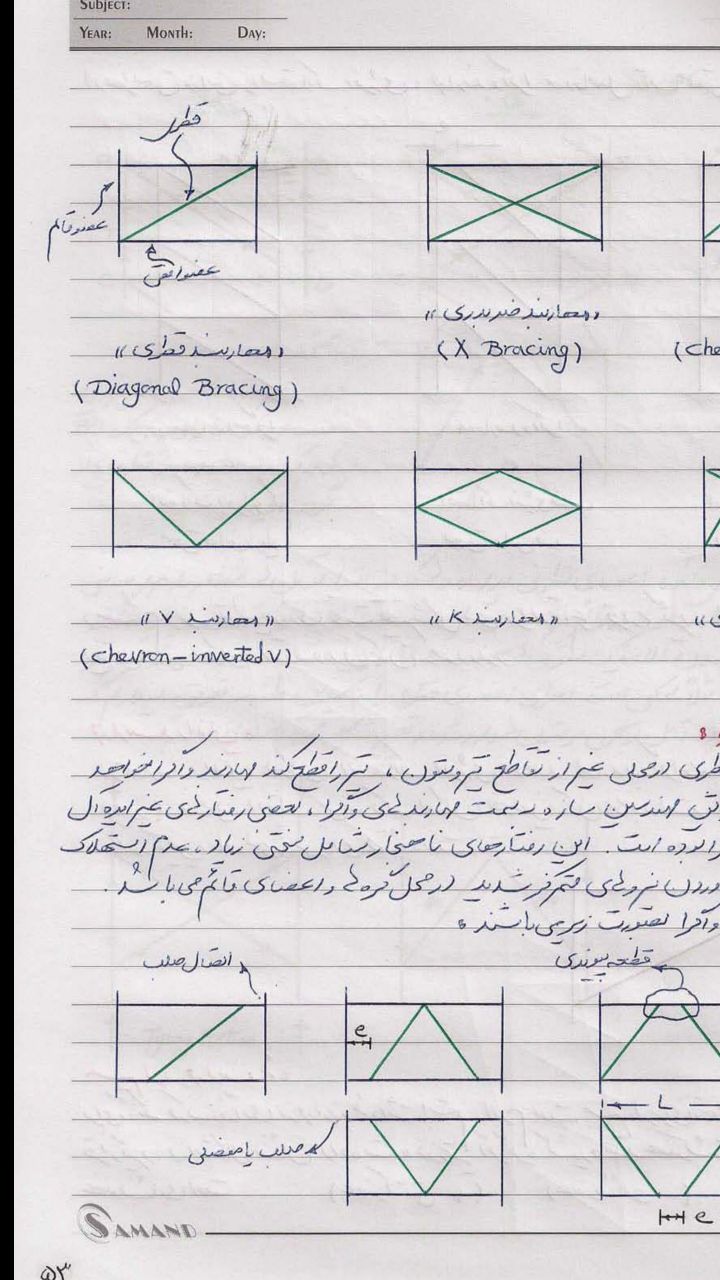

اگه عضوهای مهاربند در انتهاخودش به محل تیر و ستون خطم بشه مهاربند همگرا و اگه نشه واگرا مثل بادبند x v ۸ در انتها به محل تیر ستون خطم میشن هم محورن
در ضمن استفاده از مهاربند k چون نیروهارو به ستون هدایت میکنه و باعث میشه مفصل در ستون تشکیل بشه اصلا توصیه نمیشن
سیستم مهاربند نباید بار گذاری ثقلی به خطر بندازه

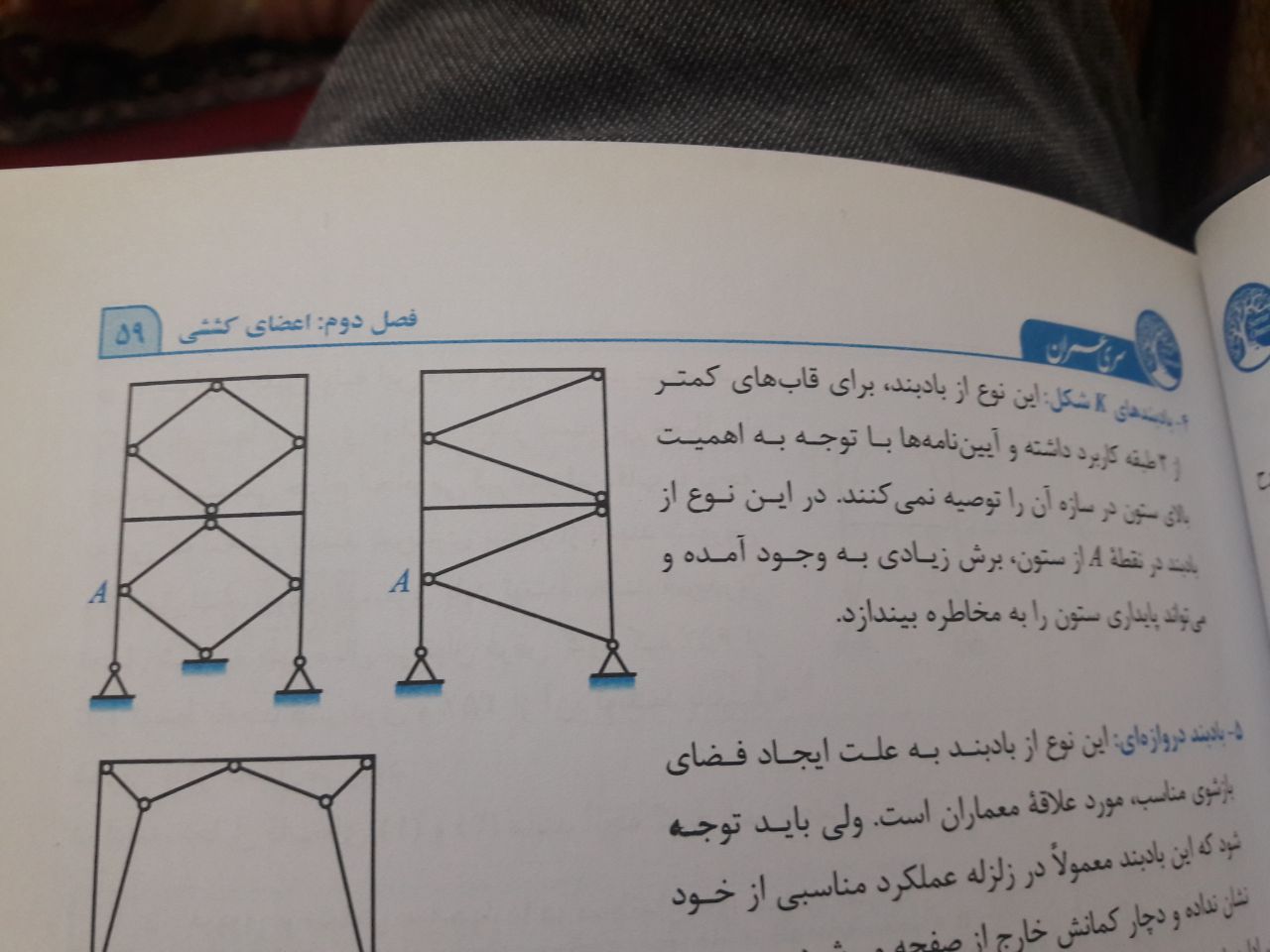

بله درسته . طبق همین تعریف شما و کتاب سازه های بلند مهندس طاحونی . ایشون مهاربند k رو جزو همگرا معرفی میکنه . ایا درسته ؟؟

بله اون دو سر دیگش به تیر و ستون خطم میشه

نه دیگه دوسر مهاربند خورده به تیر

سلام مهندس مهاربندی که یکی از شرط های زیر رو داشته باشه همگرا نامیده میشه
1. محور مهاربند از محل تقاطع تیر و ستون عبور کنه
یا
2. محل تلاقی محور های مهاربند روی محور تیر باشه

چرا مهندس نباید باشه البته تا 5 درصد بعد ستون مشکلی نداره که این عدد خیلی کوچیکیه

ممنون مهندس
