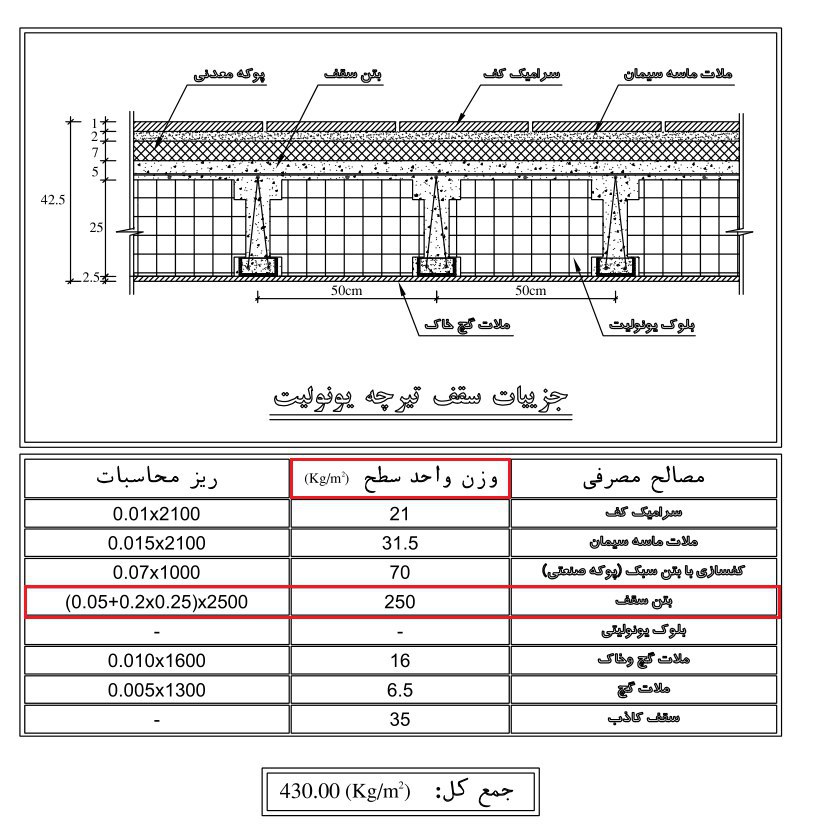

توضیحات محاسبات وزن دال و تیرچه در طراحی سقف بتنی

برای محاسبات وزن دال و تیرچه در سقف بتنی:وزن بتن دال (0.05*2500=125kgm2) و وزن تیرچه تک (2*0.1*0.25*2500=125kgm2) را جمع کنید تا وزن کل به دست آید. اگر تیرچه دوبل است، محاسبه به صورت (4*0.1*0.25*25001.2=208kgm2) انجام می‌شود.

در طراحی سقف‌های بتنی، محاسبه وزن دال و تیرچه یکی از مراحل مهم و حیاتی است که تأثیر زیادی بر روی ساختار کلی ساختمان می‌گذارد. وزن دال بتنی معمولاً با فرمول ساده‌ای محاسبه می‌شود: وزن دال = ضخامت دال × چگالی بتن. با این حال، برای به دست آوردن وزن دقیق، باید به جزئیات نیز توجه کرد.

برای مثال، اگر ضخامت دال 0.05 متر باشد و چگالی بتن ۲۵۰۰ kg/m³ باشد، محاسبه به صورت زیر خواهد بود:

• وزن دال = 0.05 × 2500 = 125 kg/m²

از سوی دیگر، وزن تیرچه‌ها نیز به سادگی با استفاده از ابعاد و چگالی محاسبه می‌شود. فرض کنید که تیرچه‌ای به ابعاد زیر داریم:

• عرض: 0.1 متر
• ارتفاع: 0.25 متر

در این صورت، وزن تیرچه به صورت زیر محاسبه می‌شود:

• وزن تیرچه تک = 2 × 0.1 × 0.25 × 2500 = 125 kg/m²

اگر تیرچه ما دوبل باشد، محاسبه به صورت زیر انجام می‌شود:

• وزن تیرچه دوبل = 4 × 0.1 × 0.25 × 2500 / 1.2 = 208 kg/m²

بنابراین، برای تعیین وزن کل سقف بتنی، باید وزن دال و تیرچه‌ها را جمع کنیم:

• وزن کل = وزن دال + وزن تیرچه

این محاسبات کمک می‌کند تا بارهای مجاز بر روی تیرها به درستی تعیین شوند و از امنیت ساختار اطمینان حاصل شود. همچنین، اهمیت دارد که در هنگام انجام این محاسبات، به مقادیر واقعی و شرایط خاص هر پروژه توجه شود.

در نهایت، با توجه به این که مهم‌ترین عاملی که در طراحی سقف‌های بتنی باید مورد توجه قرار گیرد، عدم بارگذاری بیش از حد تیرها و اطمینان از ایمنی و پایداری ساختار است، بنابراین لازم است تا تمام جزئیات به‌دقت محاسبه و پیگیری شود.
