طراحی و اجرای بیس پلیت مفصلی و اتصالات جوشی ستون‌های باکس

با سلام و خسته نباشید

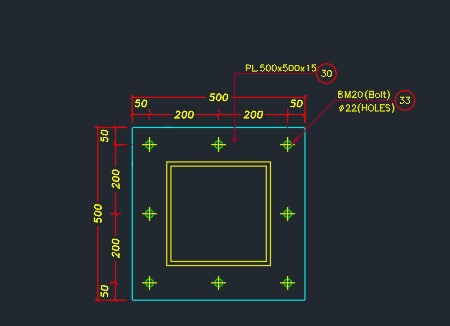

مهندس با این فایل میشه این مقطع باکس رو هم برای اتصال بیس پلیت طراحی کرد ؟ اگر بله اینجا مقدار t رو باید مجموع دوتا ضخامت در نظر بگیرم ؟ یا همون 1 ضخامت ؟

یه سوال دیگه هم که داشتم اینه که تو این فایل مقدار Pu باید طبق زلزله ی تشدید یافته باشه ؟

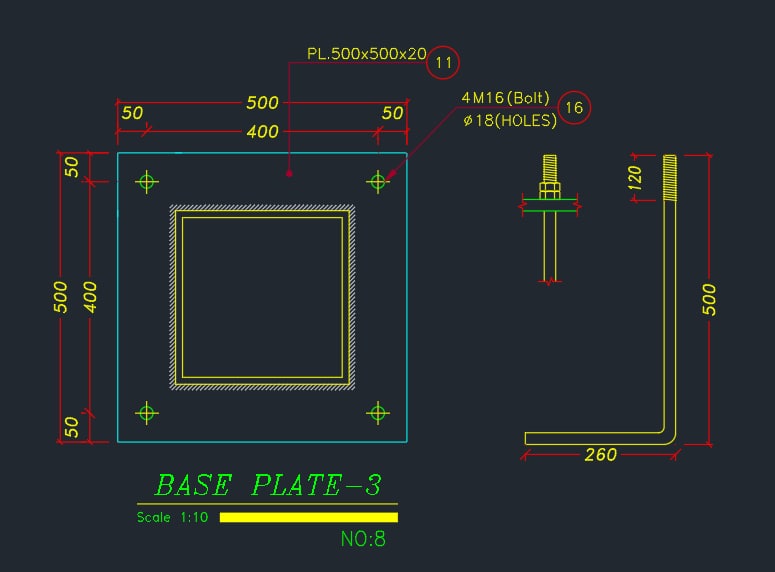

به طورکلی آیا این بیس پلیت به این صورت برای اتصال مفصلی قابل قبول هستش ؟ و اینکه این جوش ستون به بیس پلیت نیازی به طراحی نداره ؟

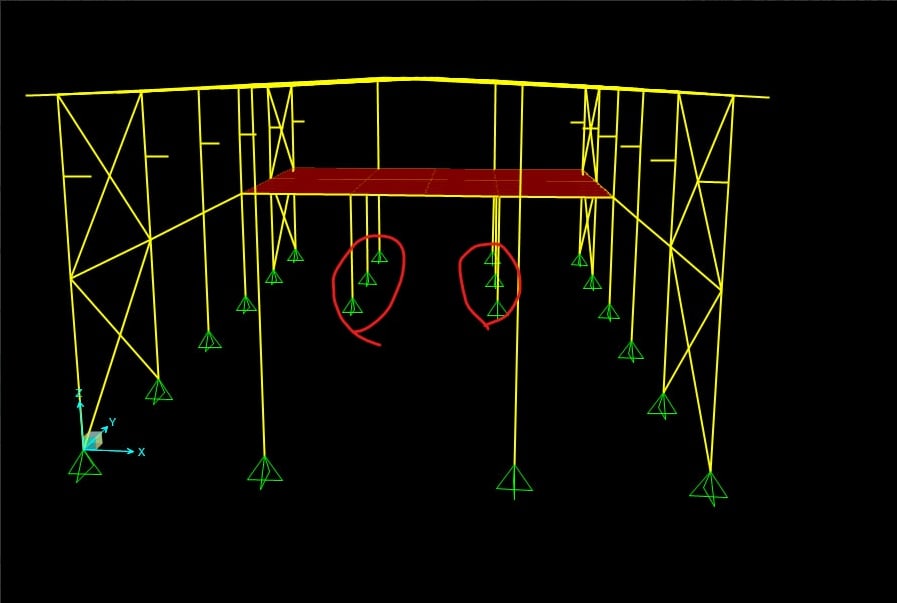

این ستون های نیم طبقه رو به صورت باکس و اتصال بیس پلیت رو مفصلی در نظر گرفتم.

سلام و درود
معمولا برای مفصلی کردن بیس پلیت ها بولت ها باید سمت داخل ستون طرح شوند اما خب به دلیل اینکه نوع ستون شما باکس هستش این امکان وجود نداره.
رسیدن به مفصل ایده آل برای این ستون امکان پذیر نیست ولی به عنوان پیشنهاد باید به جای جوش مستقیم ستون از نبشی برای اتصال ستون به صفحه ستون استفاده کنید.

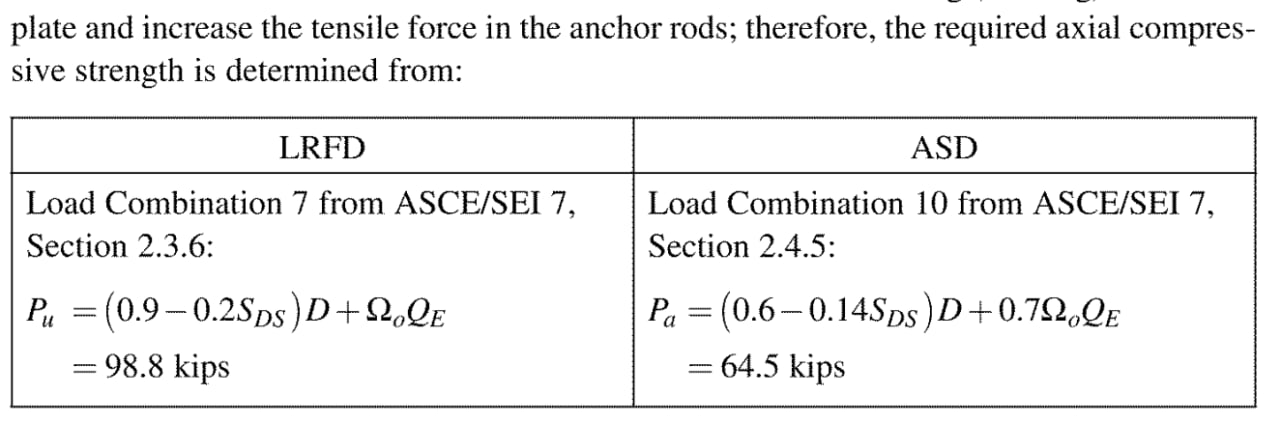

این یک مثال از برآورد نیروی محوری ستون وصله ستون هستش.
همونطور که مشاهده میکنید مقدار نیروی محوری به صورت تشدید یافته و با جایگزین کردن ضریب اضافه مقاومت محاسبه شده است.

مهندس ممنون از این ها اطلاع دارم، منظور من اینه که اینا رو چجوری به فایل مت کد وصله ستونم وارد کنم

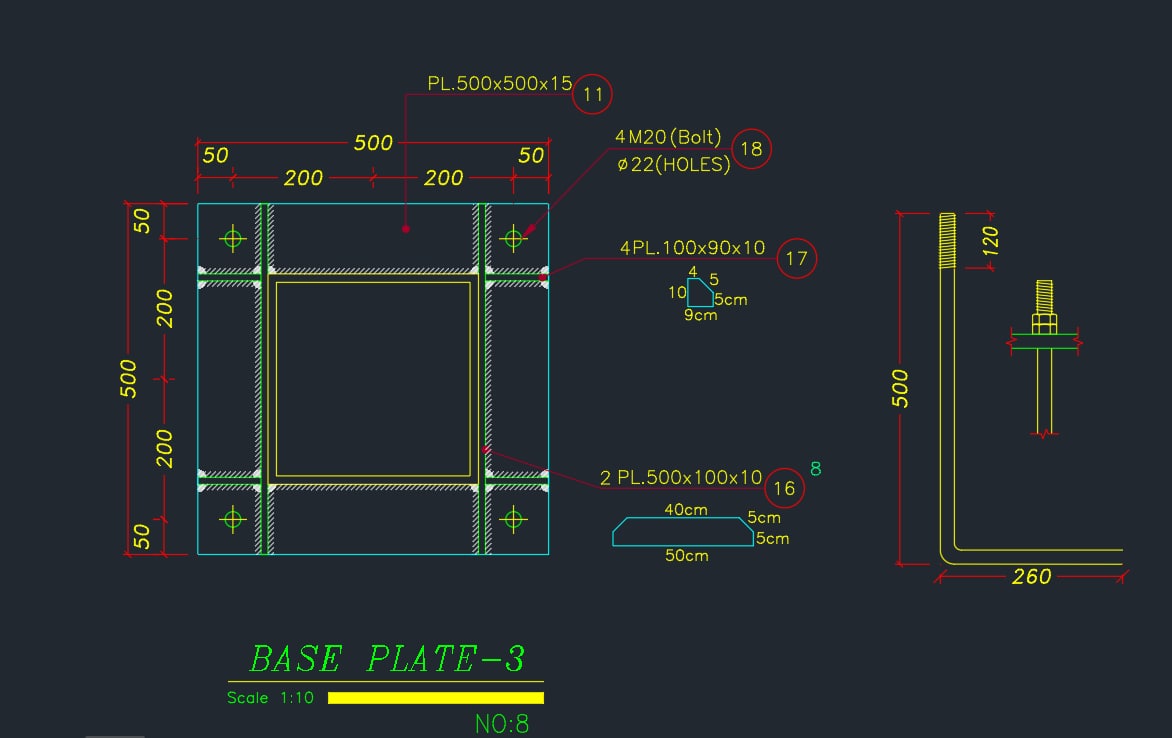

مهندس جان کلا اتصال رو گیر دار کردم. و برای اجرا گیر دار بودن رو به این صورت در نظر گرفتم. ممنون میشم اگر ایرادی تواین عکس می بینید بفرمایید
بعد یه سوالی که داشتم مربوط به جوش هستش. هیچ جا حرفی از طراحی بعد جوش تو بیس پلیت ندیدم . این حالت هم سعی کردم مطابق مدلی که مهندس نوروزی تو پک طراحی سوله گزاشتن قرار بدم. این حالت خوب هست الان برای این اتصال ( قسمت های جوش نفوزی) ؟
