توضیح نقشهخوانی تیر بتنی و تشخیص عرض و ارتفاع مقطع تیر
در نقشهخوانی تیر بتنی، عرض و ارتفاع مقطع تیر به ترتیب با دو عدد اول و دوم در مشخصات تیر نشان داده میشوند. در برشهای مقطع برای درک بهتر نیاز است و اطلاعات ارتفاع و عرض در زیر هر طبقه مشخص شده است.
نقشهخوانی تیر بتنی یکی از مهارتهای حیاتی در مهندسی سازه است که در آن، مهندسان و پیمانکاران میتوانند ابعاد و ویژگیهای تیرها را مورد بررسی قرار دهند. این فرآیند به درک بهتر از مقاطع تیر و همچنین نحوهی طراحی و اجرا کمک میکند.
در نقشهخوانی تیرهای بتنی، دو معیار اصلی وجود دارد که کمک میکند تا ابعاد تیرها به راحتی تشخیص داده شوند. عرض و ارتفاع مقطع تیر توسط دو عدد در مشخصات تیر نشان داده میشوند. بهطور معمول، عدد اول نمایانگر عرض تیر و عدد دومی نمایانگر ارتفاع آن است.

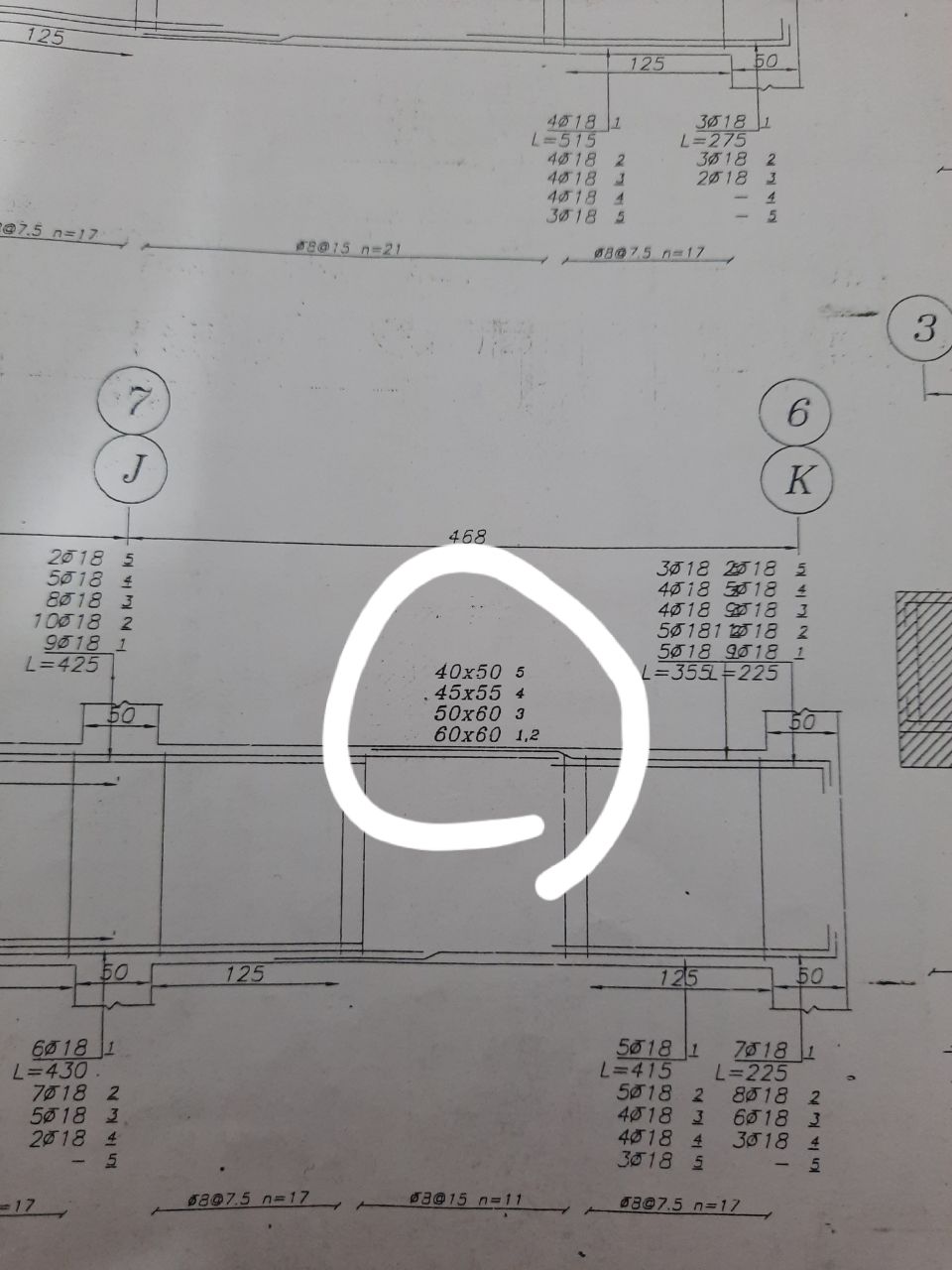

در برخی موارد، ممکن است برش مقطعی وجود نداشته باشد، اما هنوز هم میتوان با استفاده از خطوط مرجع و شمارههای مشخص موجود بر روی نقشه، این ابعاد را تشخیص داد. به این ترتیب، خطوط سفید کشیده شده در نقشه میتوانند به سادگی نشانههایی برای شناسایی ابعاد تیرها باشند.
- در زیر هر طبقه، ارتفاع و عرض مقطع تیر درج شده است.
- وجود این اطلاعات، باعث میشود تا خوانایی نقشه افزایش یابد و توانایی درک آن برای مهندسان و پیمانکاران بهبود یابد.
- توجه به ابعاد مقاطع تیر در شرایط مختلف میتواند تأثیر زیادی بر روی ایمنی و پایداری سازه داشته باشد.
با تشخیص درست عرض و ارتفاع تیر، مهندسان قادر خواهند بود تا نورها، بارها و موارد دیگر را با دقت بیشتری در طراحی و محاسبات سازه لحاظ کنند. این امر به جلوگیری از ضعیف شدن سازه و همچنین کاهش خطرات ناشی از طراحی نادرست کمک میکند.
در نهایت، آشنایی با استانداردهای موجود در نقشهخوانی تیر بتنی و درک دقیق ابعاد و مقاطع تیر، از ضروریات هر مهندس سازه است که در جهت جلوگیری از اشتباهات و بهینهسازی طراحی نقش بسزایی ایفا میکند.
