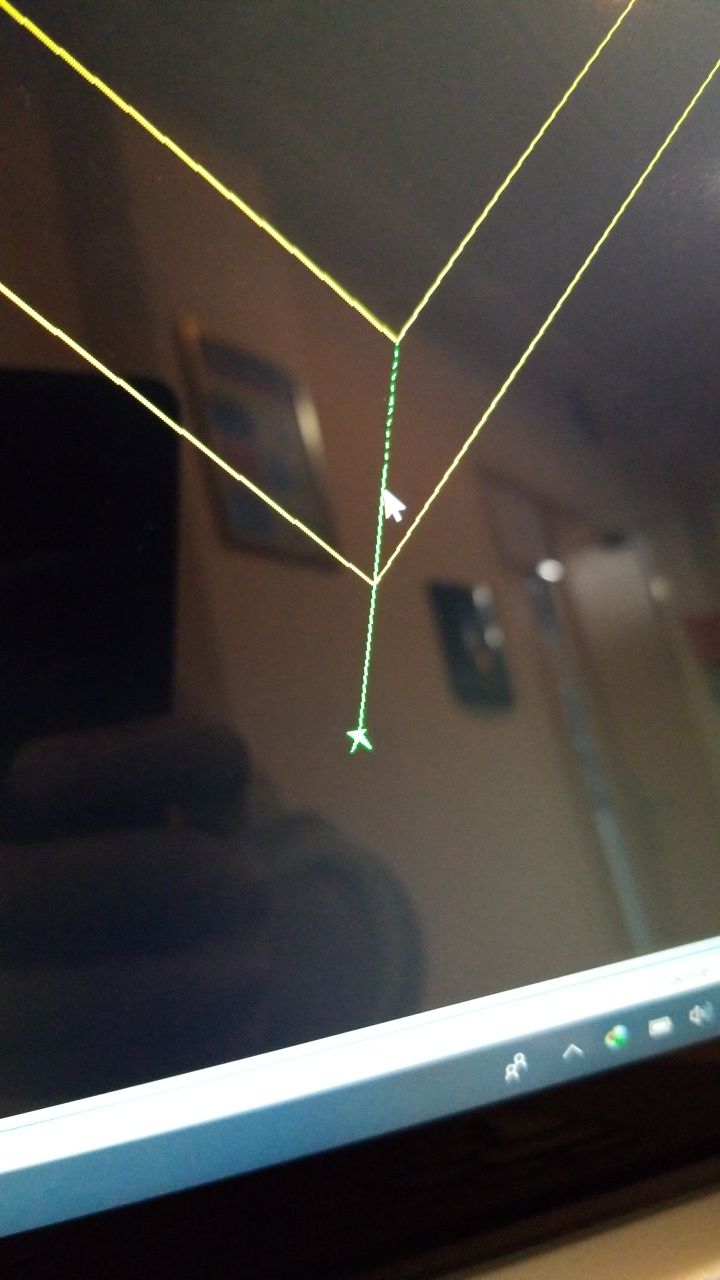

رفع مشکل تقسیم شدن ستون در Etabs و تأثیر کاهش سختی پیچشی

سلام، وقت بخیر برای جلوگیری از تقسیم ستون‌ها در Etabs، اول مطمئن شوید که مقطع ستون برای هر تراز یکسان است. سپس از طریق دستور Extend ستون‌ها را به طبقه مدنظر متصل کنید. کاهش سختی پیچشی باعث کاهش جذب نیروی پیچشی و توزیع مجدد آن به سایر المان‌ها می‌شود.

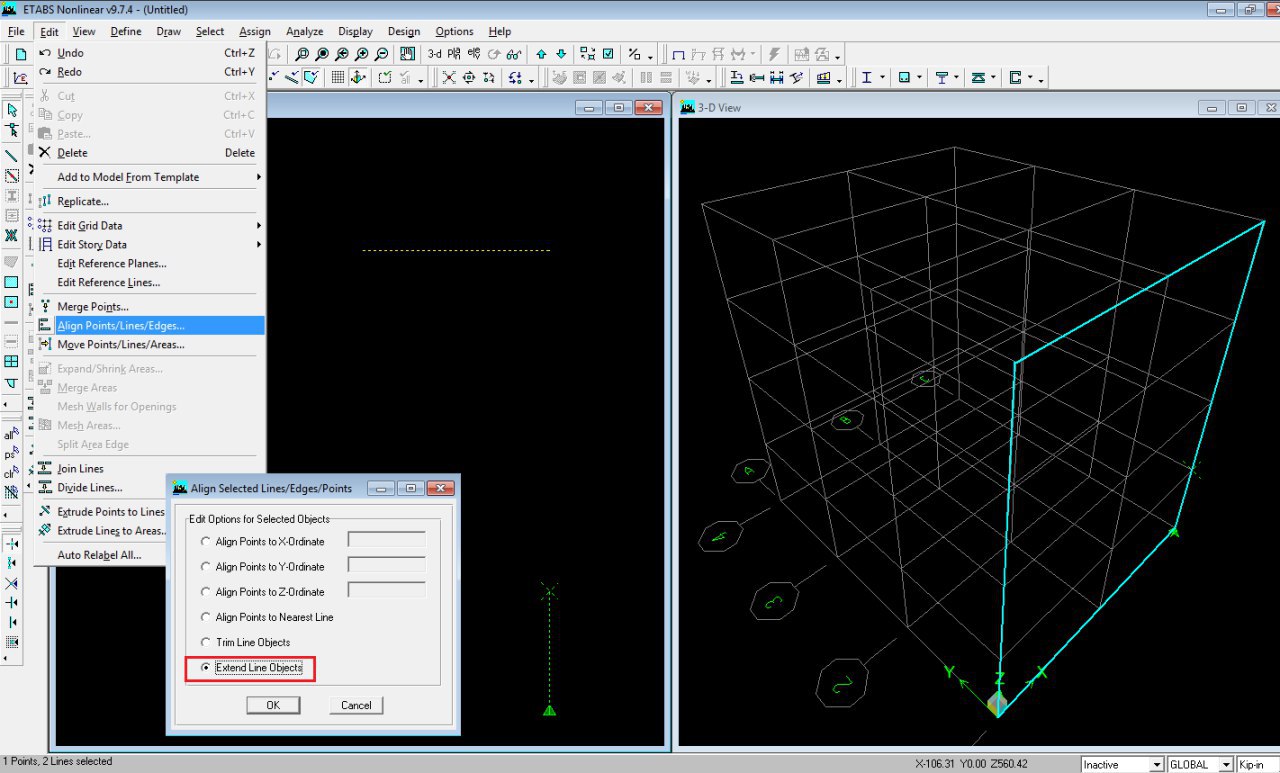

برای رفع مشکل تقسیم شدن ستون‌ها در Etabs، نخست به یکپارچگی مقطع ستون‌ها در تمامی ترازها توجه کنید. این اطمینان یعنی مقطع ستون برای هر تراز باید یکسان باشد. در صورتی که ستون‌ها هنوز به درستی ترسیم نشده‌اند، میتوانید از دستور Extend استفاده کنید تا ستون‌ها را به تراز مورد نظر متصل کنید.

کاهش سختی پیچشی باعث کاهش جذب نیروی پیچشی در سازه می‌شود. این بدان معنی است که در اثر کاهش سختی، فرایند توزیع مجدد نیروها به سایر المان‌ها آغاز می‌شود. به این صورت، سازه می‌تواند با شرایط جدید مطابق شود و نیروهای پیچشی که قبلاً وجود داشته‌اند، به سایر المان‌ها منتقل می‌شوند.

جهت اجتناب از تقسیم ستون‌ها، ابتدا مقاطع را به وضوح بررسی کنید و اطمینان حاصل کنید که تمامی مقاطع صحیح و بدون نقص ترسیم‌شده‌اند. همچنین، در هنگام استفاده از دستور Join Line، اطمینان حاصل کنید که تمامی نقاط تقاطع به درستی انتخاب شده‌اند. در غیر این صورت، دستور فوق ممکن است به نتیجه دلخواه نرسد.

توجه به نوع پیچش نیز بسیار مهم است. بهتر است که پیچش از نوع همسازی تعریف شود زیرا در این حالت، سازه پس از تحلیل دوباره، بر اساس سختی‌های جدید اصلاحات لازم را انجام می‌دهد...

در مجموع، با رعایت موارد فوق می‌توان به کاهش مشکلات موجود در تحلیل سازه و بهبود کارایی و ایمنی آن کمک کرد.
