پرسش و پاسخ مهندسی ساختمان
پرسش

رفع مشکلات اندازه‌گذاری و فونت در اتوکد: راه‌حل‌ها و نکات کاربردی

پاسخ کوتاه

برای رفع مشکلات اندازه‌گذاری و فونت در اتوکد، از تنظیمات Dimension Style استفاده کنید، دقت کنید فونت‌ها در پوشه فونت اتوکد و نه به همراه پوشه دیگری کپی شوند. برای تغییر فونت‌های ناخوانا به Text Style بروید.

pBOT
هوش مصنوعی پاراسیویل

هر سوالی درباره مهندسی عمران، ساختمان یا معماری دارید، این دستیار هوش مصنوعی دقیق و سریع پاسخ می‌دهد.

شروع گفتگو

گفتگوی کاربران

  • .....

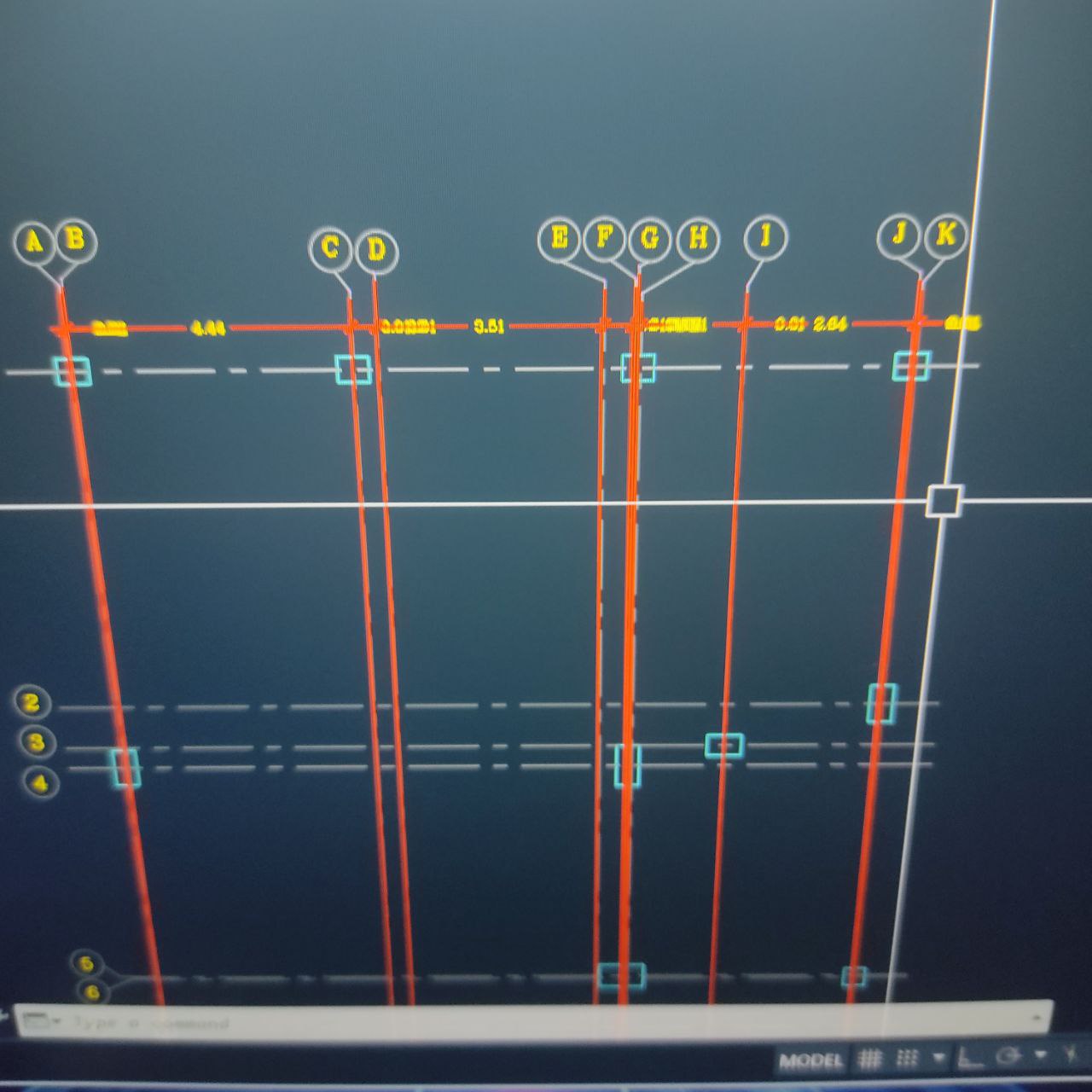

    چرا Quick dimension
    که میزنم خطوط قرمز میشه و اینکه اندازه ها هم درست نمیزنه سایز خط هارو هم میزنه

    Fateme Simorgh : بله دیوار برشی شما در دهانه کناری هست این تیر درست ترسیم شده است. نمای دیوار برشی هم ترسیم کنید. 1402-08-12
  • .....
    Fateme Simorgh : بله دیوار برشی شما در دهانه کناری هست این تیر درست ترسیم شده است. نمای دیوار برشی هم ترسیم کنید.

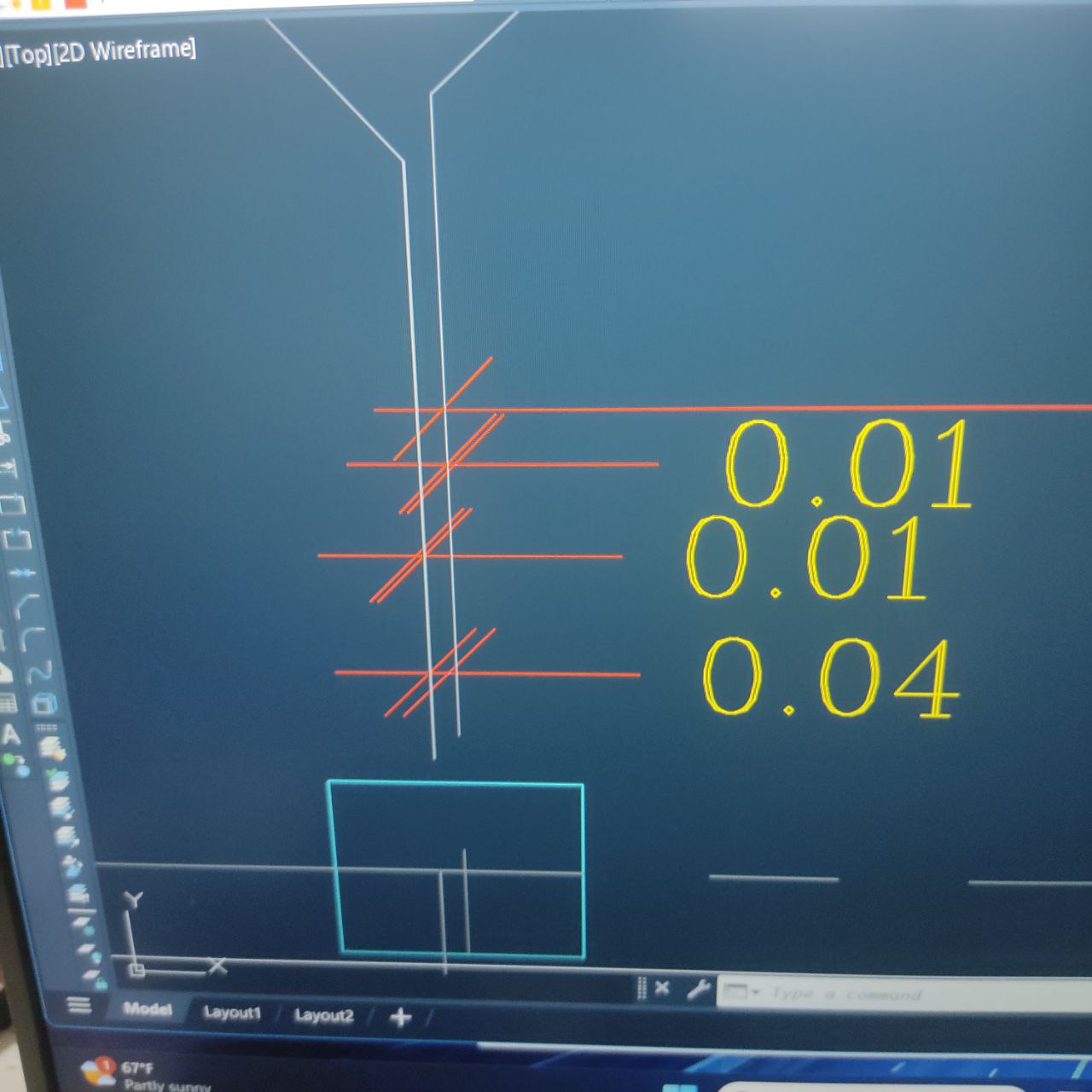

    چطور میتونم اینو اصلاح کنم که اون ۰.۰۱ نزنه

    Fateme Simorgh : سلام وقت بخیر معمولا اگر در هنگام لود کردن لیسپ ها کنسل را بزنید این مشکل پیش می آید و لود نمی کند. یکبار دیگر لیسپ ها را از لیست پاک کنید و مجدد لود کنید و اگر برطرف نشد از مراحل کار ویدیو بفرستید تا مشکل را برطرف کنیم. 1402-08-12
  • Fateme Simorgh
    در پاسخ به .....

    چرا Quick dimension که میزنم خطوط قرمز میشه ...

    Fateme Simorgh 18.06.2023 16:26:40 : سلام وقت بخیر از دستور Quick DIM در مواقعی که فاصله آکس ها بهم نردیک نیست استفاده کنید چون این خطا را دارد و باید اندازه ها را تکی اصلاح کنید. به جای آن از دستور Continue dim استفاده کنید.

    سلام بله این دستور خطا دارد و فقط برای آکس های با فاصله زیاد مناسب است.
    به جای آن از دستور بالا استفاده کنید.

    1402-08-13
  • Fateme Simorgh

    سلام وقت بخیر
    2 راه دارد:
    باید دایمنشن استایل بسازید.
    یا از یک نقشه را باز کنید کل ترسیماتش را پاک کنید و در آن فایل از دایمنشن استایل های ساخته شده استفاده کنید.

    1402-08-13
  • Fateme Simorgh
    در پاسخ به .....

    چطور میتونم اینو اصلاح کنم که اون ۰.۰۱ ...


    سلام وقت بخیر
    به تنظیمات دایمنشن بروید و درصد را روی یک رقم قرار بدهید.

    1402-08-13
  • Fateme Simorgh
    در پاسخ به ali moghadas

    سلام وقت بخیر تمام این ۶ تا فایل رو دانلود کردم و وارد فونت کردم ولی درست نشده فونت کاتب هم داخل ساپورت ریختم ولی بازم درست نشده میشه راهنمایی کنید ؟! @parasupport5 @Fateme_Simorgh

    سلام وقت بخیر
    ابتدا بررسی کنید
    درون پوشه فونت اتوکد پوشه دیگر نباشد
    یعنی فونت ها را فقط کپی کرده باشید داخل پوشه فونت اتوکد نه به همراه پوشه
    سپس حالت نمایش جدول زیر را فعال کنید و یکی از متن های ناخوانا را انتخاب کنید آیا از نوع Text هستند این متن ها یا از نوع Mtext
    پس از انتخاب یک فونت از قسمت Text style در جدول مشخصات، استایل آن نوشته را تغییر دهید گاهی وقت ها با تغییر فونت متن ها خوانا می شوند.

    1402-08-13
  • Fateme Simorgh

    سلام وقت بخیر
    لطفا این جدول را فعال کنید تا از این طریق هم امتحان کنیم.
    طبق این عکس جدول را فعال کنید 👇🏽👇🏽👇🏽
    با انتخاب هر شی این جدول مشخصات برای شما ظاهر می شود که در آنجا هم می شود تغییرات را اعمال کرد.

    Fateme Simorgh 19.06.2023 15:24:25 : سلام وقت بخیر با کلیک روی علامت نشان داده شده تیک Quick Properties را می زنیم و علامت کوچک آن در نوار پایین ظاهر می شود که می توان آن را خاموش یا روشن کرد. #جدول مشخصات 1402-08-13
  • ali moghadas
    در پاسخ به Fateme Simorgh

    سلام وقت بخیر ابتدا بررسی کنید درون �...

    Fateme Simorgh : سلام وقت بخیر اگر پرش موس را دارید کلید F9 را بزنید.

    ممنون خانم مهندس
    فکر کنم فونت خاصی باشه برای همون ناخوانا هست 🤦‍♂🌹

    1402-08-13
  • Fateme Simorgh
    در پاسخ به ali moghadas

    ممنون خانم مهندس فکر کنم فونت خاصی با...

    می توانید اسم آن فونت را بخوانید و از اینترنت آن فونت را دانلود کنید.
    برای خواندن نام فونت هم یا از دستور pr استفاده کنید و یا St اینتر تا پنجره استایل ها باز شود و نام آن فونت را بخوانید.

    1402-08-13
