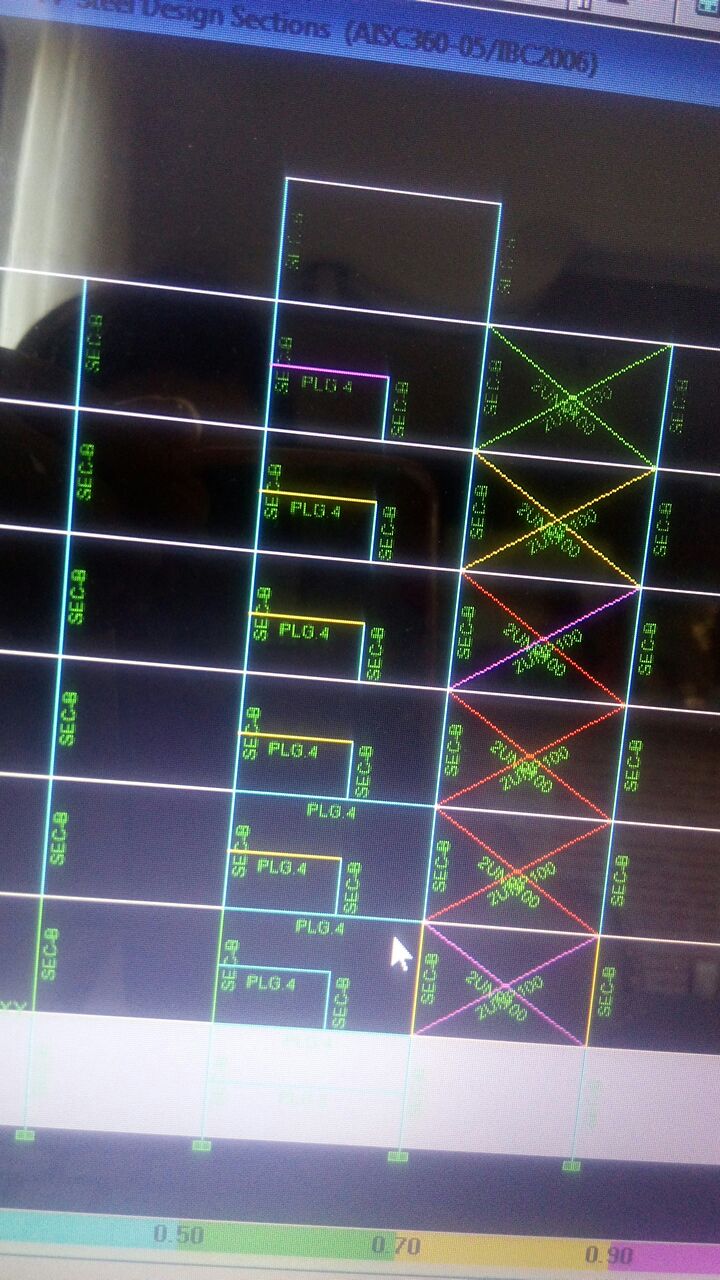

رفع مشکلات تیرهای سازه و بررسی خطاهای نرم افزار ETABS
برای رفع مشکلات تیرهای سازه در ETABS، پس از بررسی خطاها، توصیه میشود تیر سمت ستونچه مفصلی باشد و ستونچه نیز دوسرت مفصل باشد. Error را با Export و Import فایل رفع کنید.
در بسیاری از پروژههای ساختمانی، نرمافزار ETABS به عنوان یکی از پرکاربردترین ابزارها برای تحلیل و طراحی سازهها به شمار میرود. اما ممکن است در طول استفاده از آن با مشکلاتی مواجه شویم، به ویژه در قسمت تیرها و ستونها. یکی از این مشکلات مرتبط با تیرهاست که میتواند به طراحی صحیح سازه آسیب بزند.
برای رفع مشکلات تیرها در ETABS، اولین قدم بررسی نحوه اتصال تیر به ستون است. توصیه میشود تیر سمت ستونچه مفصلی باشد و ستونچه نیز باید دو سر مفصل باشد. این نکته ساده اما کلیدی میتواند به جلوگیری از بسیاری از خطاها و ناپایداریهای سازه کمک کند.
در صورتی که با خطاهای مختلفی در حین تحلیل روبرو شدید، روش سادهای برای رفع این مشکلات وجود دارد. میتوانید با استفاده از روش Export و Import فایل، بسیاری از این خطاها را برطرف کنید. به این صورت که:
- به منوی File بروید.
- بر روی Export کلیک کنید و Save Model as ETABS .e2k را انتخاب کنید.
- سپس دوباره به منوی File بروید و Import را انتخاب نمایید و ETABS .e2k را بارگذاری کنید.
اگر این ارور در حین تحلیل و یا بعد از مدتی ظاهر شود، ممکن است به دلایل مختلفی باشد. در این صورت، پیشنهاد میشود موارد زیر را بررسی کنید:
- مشخصات مصالح: مطمئن شوید که تمامی مصالح به درستی تعریف شدهاند.
- رند کردن نقاط: نقاط اتصال باید به درستی رند شوند.
- اختصاص مقاطع: اطمینان حاصل کنید که مقاطع به درستی اختصاص داده شدهاند.
- اشتباه در لود کیس: لود کیسها باید به طور دقیق تعریف شده باشند.
- بررسی نوع مصالح: از اختلاط مصالح با جنسهای مختلف در یک مقطع پرهیز کنید.
- اشتباه در مقطع دیوار: بررسی نقشهها برای اطمینان از صحت مقاطع دیوار ضروری است.
- کنترل اتصالات: ناپایداری در سازه میتواند به نوع اتصالات برگردد.
با رعایت این نکات و انجام بررسیهای لازم، میتوان از بروز مشکلات و خطاهای رایج در ETABS جلوگیری کرد و طراحی یک سازه پایدار و ایمن را تضمین نمود. در صورت وجود هرگونه سوال یا ابهام، همیشه بهتر است به کاربران یا کارشناسان دیگر مراجعه کنید تا از تجربیات آنها بهرهمند شوید.
