راهنمایی درباره جوشکاری و اتصالات تیرها و نبشیها در IPE14
برای جوشکاری تیر IPE14 با نبشی نشیمن، ورقهای تقویتی با ضخامت 1.2 سانت و عرض 9 سانت به بال بالا و پایین جوش میشوند. برای بال تیر که 7.2 سانت است، ورقها بزرگتر از بال بوده و جوشها از زیر ورقها به بال انجام میشود.
جوشکاری تیر IPE14 و اتصالات مربوط به آن، یکی از اجزای اساسی در ساختاری صنعتی و عمرانی به شمار میآید. با توجه به استانداردهای ملی، جوشکاری تیرها به یک فرآیند دقیق و با جزئیات خاص نیاز دارد که میتواند تأثیر زیادی بر استحکام و پایداری سازه داشته باشد.
در اینجا به مشخصات اساسی جوشکاری تیر IPE14 و نحوه اتصال آن با نبشی نشیمن پرداخته میشود. تیر IPE14 با بالی به عرض 7.2 سانتیمتر و ورقهای تقویتی با ضخامت 1.2 سانتیمتر و عرض 9 سانتیمتر، طراحی و جوش میشود. این ورقهای تقویتی به دو صورت به بالهای تیر متصل میشوند: یک ورق به بال بالا و یک ورق به بال پایین.
در حالت استاندارد، جوشها از زیر ورقها به بال تیر انجام میشود تا ،تضمین کنندهی ایمنی و پایداری ساختار باشد. در اینجا به دو روش متفاوت جوشکاری میپردازیم:

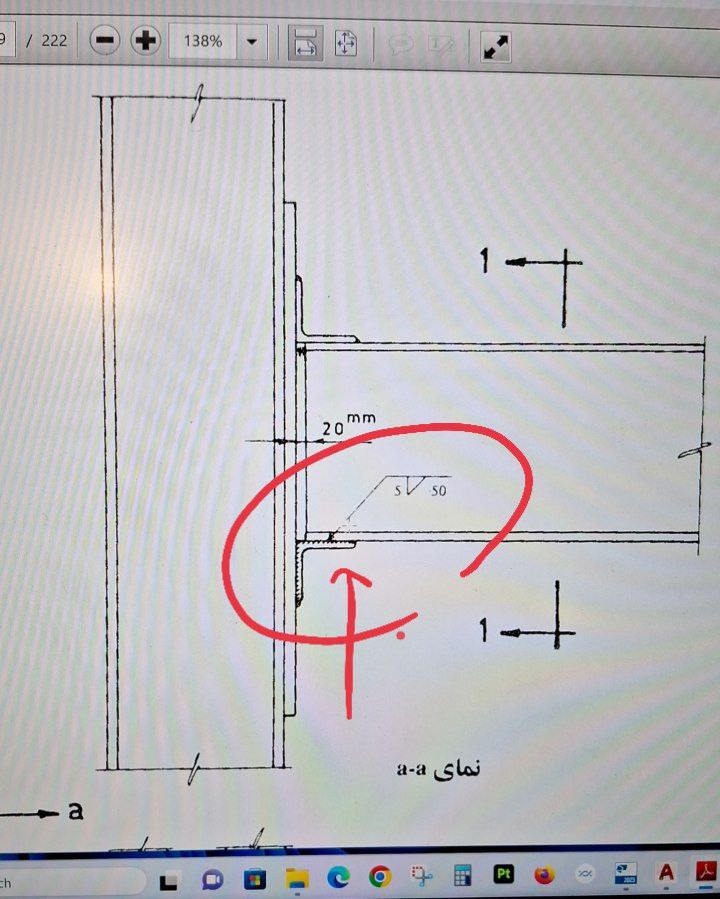

- اگر اتصال تیر با نبشی نشیمن تقویت نشده باشد، جوشهای گوشه به دو طرف تیر و نبشی زیرین بسیار حیاتی است.
- در مواردی که تقویتهای اضافی به کار میرود، معمولا جوشها به شکل منطقی تر و در چند نقطه انجام میشود.
توجه به این نکته ضروری است که ورقهای تقویتی باید بزرگتر از بال تیر باشند. به همین دلیل، ورقهای تقویتی در واقع باید دارای ابعاد بزرگتر از 7.2 سانتیمتر بال تیر باشند، که این امر تنها به استحکام کلی سازه کمک میکند.

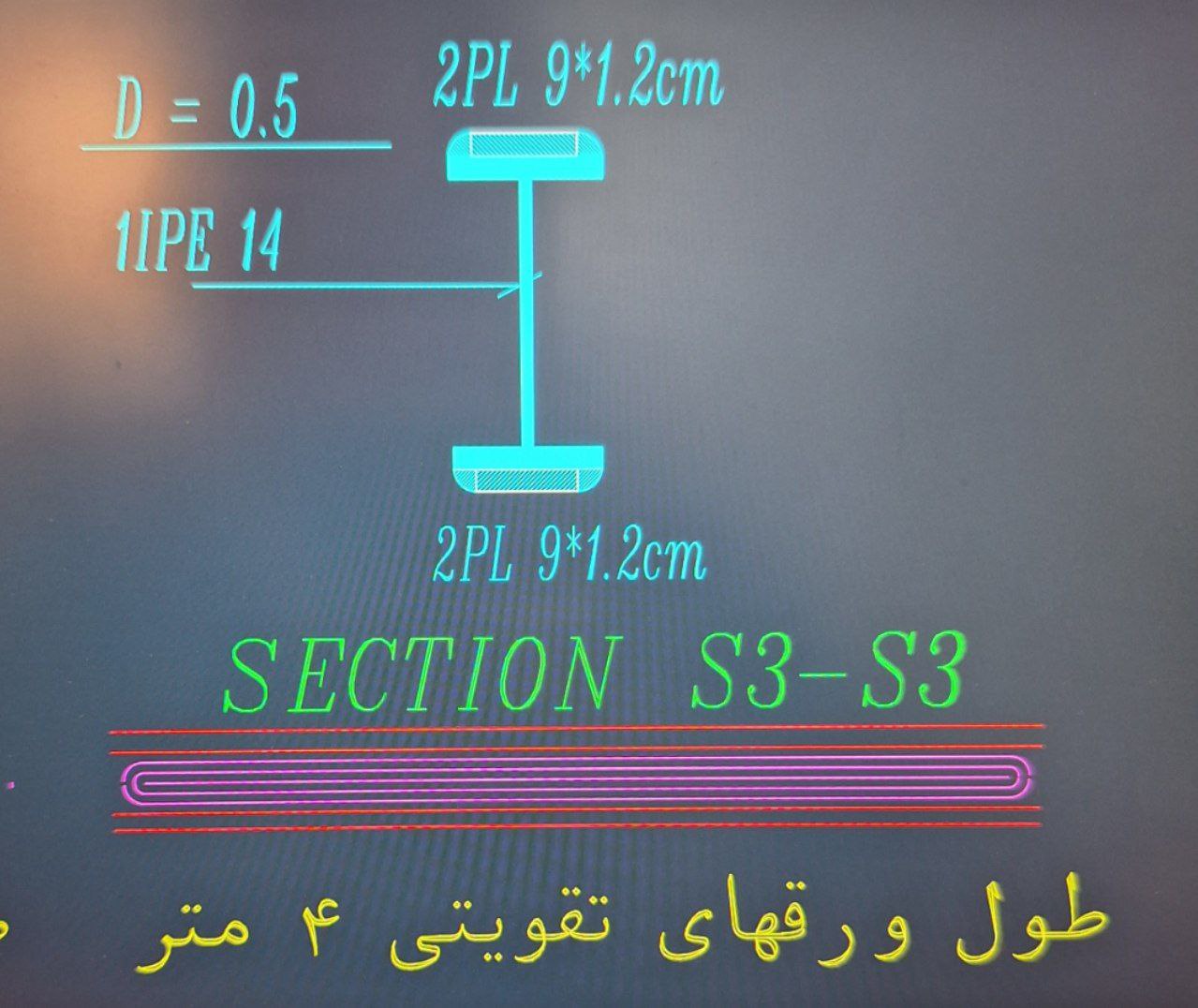

در این راستا، اگر در مشخصات پروژه آمده است که طول ورقهای تقویتی ۴ متر است، این ورقها یک عدد بالای تیر و یک عدد زیر تیر را تقویت خواهند کرد. همچنین با توجه به ذکر دو تا پلیت ۹ در ۱.۲ در طراحی، به نظر میرسد که در مجموع ۴ ورق تقویتی وجود دارد که هر کدام به نقاطی مشخص جوش میشوند.
به طور خلاصه، انجام جوشکاری مناسب و رعایت تحقیقات لازم در مورد اندازهها و جزئیات اتصالات، میتواند به قدرت و پایداری سازه کمک شایانی کند. با در نظر گرفتن نکات فوق، روند جوشکاری تیر IPE14 و اتصالات آن به صورت بهینهای انجام خواهد شد.
