چگونگی تعیین مقیاس نقشه در اتوکد و تأثیر ابعاد شیت بر آن

برای تعیین مقیاس نقشه در اتوکد، از دستور UN برای تنظیم واحدها استفاده کنید. مقیاس نقشه به ابعاد شیت بستگی دارد و باید طوری تنظیم شود که جزئیات به‌خوبی نمایش داده شوند، در غیر این صورت باید سایز شیت را تغییر دهید.

تعیین مقیاس نقشه در نرم‌افزار اتوکد یکی از مراحل کلیدی طراحی و ترسیم است. این مقیاس معمولاً بر اساس ابعاد شیت و جزئیات نمایشی مشخص می‌شود. به این ترتیب، مقیاس نقشه باید به گونه‌ای انتخاب شود که جزییات مهم به خوبی نمایان شوند و در عین حال در فضای شیت جای گیرند.

برای شروع، ابتدا واحدهای ترسیمی خود را با استفاده از دستور UN تنظیم کنید. به‌طور پیش‌فرض، واحد اتوکد بر روی اینچ قرار دارد، اما بسته به نیاز می‌توانید این واحد را به متری یا میلی‌متری تغییر دهید. این تنظیم، برای دقت هرچه بیشتر در طراحی اهمیت دارد.

نقشه‌ها معمولاً نیاز به مقیاس‌های متنوعی دارند. به عنوان مثال، پلان‌ها ممکن است با مقیاس 1:100 ترسیم شوند در حالی که مقاطع و جزئیات می‌توانند در مقیاس‌های 1:10 یا 1:20 باشند.

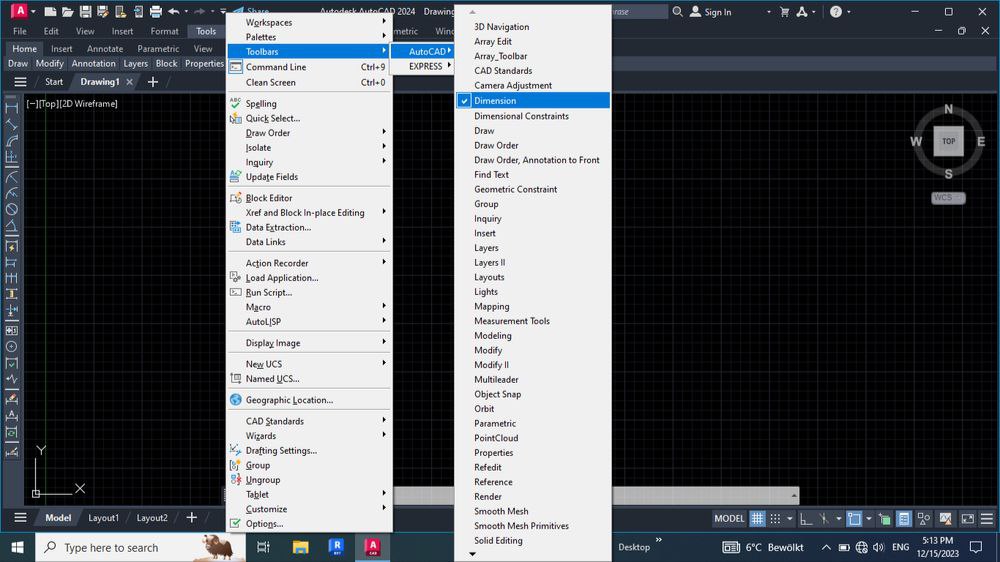

اگر مقیاس نقشه در عنوان آن ذکر نشده باشد، می‌توانید از دایمنشن استایل یا با استفاده از فرمول زیر به سادگی مقیاس را محاسبه کنید:

• اندازه واقعی نقشه ÷ اندازه واقعی ترسیمی × 100 = مقیاس نقشه

گاهی اوقات، برای پروژه‌هایی مانند پلان‌های تیرریزی، ممکن است نیاز به مقیاس مشخصی مانند 1:100 داشته باشید. اگر این مقیاس در ابعاد شیت A3 جا نشود، لازم است ابعاد شیت خود را تغییر داده و از شیت بزرگ‌تری استفاده کنید.

این عوامل در تعیین مقیاس و ابعاد شیت تاثیر زیادی دارند و توجه به آن‌ها می‌تواند به بهینه‌سازی طراحی و نمایش جزییات کمک کند. در نهایت، دقت در انتخاب مقیاس و تنظیم ابعاد شیت، به‌خصوص در پروژه‌های بزرگ، برای بهبود کیفیت نقشه‌ها حیاتی است.
