آموزش نوشتن متن داخل خط‌چین در اتوکد به کمک لاین تایپ و TEXT

ابتدا خط‌چین رسم کنید، از منوی Express Tools گزینه Make Line Type را بزنید، خط را مشخص کنید و متن دلخواه را با دستور TEXT بین دو نقطه خط اضافه کنید.

برای نوشتن متن داخل خط‌چین در اتوکد، مراحل زیر را دنبال کنید تا به‌راحتی به نتیجه دلخواه خود برسید. این روش با استفاده از ابزارهای پرکاربرد اتوکد مانند LINE TYPE و TEXT انجام می‌شود.

ابتدا، یک خط‌چین ترسیم کنید. برای اینکار می‌توانید از دستور LINE استفاده کنید و نوع خط را به دشی تبدیل نمایید. سپس از منوی Express Tools گزینه Make Line Type را انتخاب کنید.

حالا خطی که رسم کرده‌اید را مشخص کنید. در این مرحله، برای Description اینتر بزنید و چیزی ننویسید. سپس نقطه شروع و پایان خط تکرار را انتخاب کنید و محتویات بین آنها را مشخص کرده و اینتر را بفشارید.

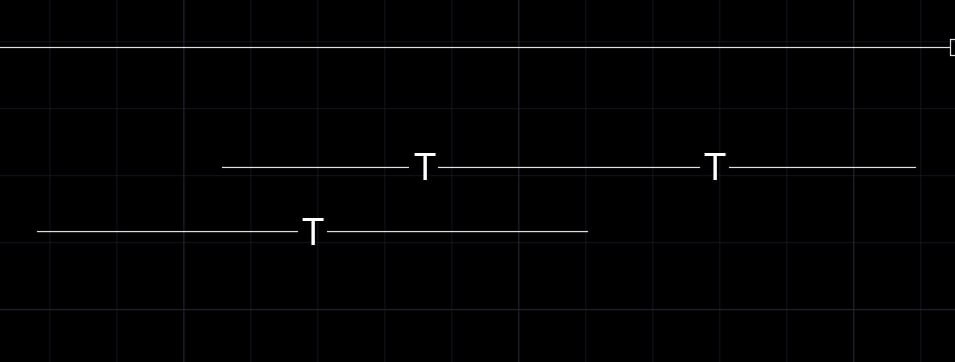

در مرحله بعد، یک خط جدید ترسیم کرده و نوع آن را به نام انتخابی خط تغییر دهید. حالا، می‌توانید متن موردنظر خود را با استفاده از دستور TEXT در محل مناسب بین دو نقطه خط‌چین اضافه کنید.

در صورتی که متنی که نوشته‌اید به درستی انتخاب نشده، می‌توانید از دستور X استفاده کنید تا مشکل انتخاب برطرف شود و متن correctly انتخاب شود.

این روش بسیار ساده و کاربردی است و به راحتی می‌توانید متون دلخواه خود را به صورت گرافیکی و زیبا در پروژه‌های اتوکد خود قرار دهید. به همین سادگی می‌توانید خود را در زمینه طراحی‌های گرافیکی قوی‌تر کنید!
