بهینه‌سازی و اصلاح محاسبات ارتفاع تیرها و طراحی آرماتور سقف وافل

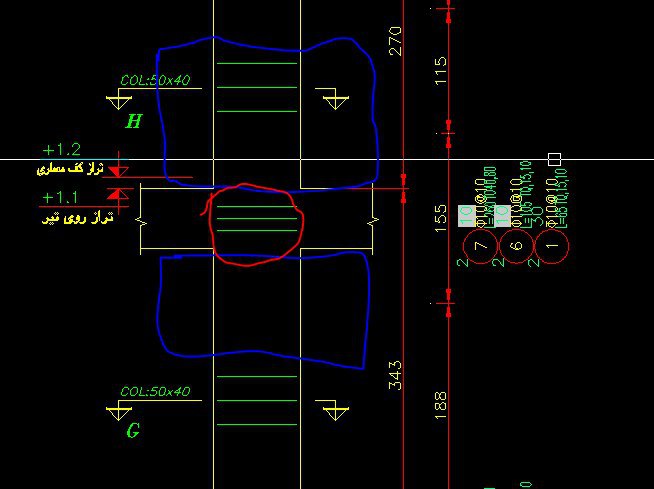

سلام وقتتون بخیر . برای اتریبیوت نویسی در این قسمت ، مهندس نوروزی برای مقطع HوG که در بالا و پایین چشمه اتصال هستند از یک اتریبیوت استفاده کردند، در حالی که باید هر کدام به صورت جدا جدا محاسبه شده و اتریبیوت خاص خود را داشته باشد . دومین مورد هم این که چشمه اتصال هم باید جدا نوشته شود چون در مرحله قبل ارتفاع ماکسیمم تیر هارا در نما ترسیم کردیم و به صورت دقیق برخورد نکردیم . در کل با این روش خطای زیادی وارد نشده ؟

اتفاقا برای حساب کردن طول نواحی بحرانی ستون هم این موضوع دخیله
چون مهندس با در نظر گرفتن بیشترین ارتفاع تیر در بعضی از ستون ها که تیر کوچک تری بهشون خورده عملا ارتفاع آزاد ستون رو کمتر حساب کردند

بله دقیقا همین طوره که میفرمایید. به نظره بنده : 1- باید ارتفاع تمام تیر ها در ارتفاع با مقیاس دقیق ترسیم بشه 2- طول نواحی بحرانی ستون با توجه به ارتفاع تیر ها و مقطع ستون در قسمت مورد نظر دقیق حساب شه 3- برای نواحی بالا و پایین ستون جدا از ناحیه چشمه اتصال ، ناحیه بحرانی حساب شود و برای آن اتریبیوت نویسی انجام شود تا خطایی وارد محاسبات نشده و البته برای چشمه اتصال هم جدا انجام شود (با توجه به تفاوت عمق این ناحیه قطعا مقدار و فاصله خاموت ها متفاوت می باشد). اما این راه حل فک می کنم یکم شلوغ کاری ایجاد کنه که پیشنهاد من اینه مقیاس اتریبیوت هارو کوچک تر کنیم (اگر هنگام پرینت گرفتن نقشه ها مشکلی ایجاد نکند).

قبلا اینو درگروه توضیح داده بود .

ممنون پیدا کردم

👇

اخه تو این وضعیت لیستوفر هم درست در نمیاد

خوب شما دقیق تک تک ستون ها رو ترسیم کن
یا راه دیگه ای داری بگو
من کار دیگه ای به ذهنم نمیرسه
الان نرم افزارهای ترسیمی هم درباره این مسئله با همین تقریب خروجی میدن
توجه کن که کل چونه ما روی چند تا دونه خاموت در هر ستون هستا، که در مقابل وزن کل ارماتورها، ناچیز و کمتر از دهم درصد میشه، و اصلا موردی نیست که حساسیت ایجاد کنه

میشه ترسیم کرد ولی واقعا وقت گیر و خسته کنندست

بله همینطوره

ممنون مهندس . همین که فرمودید مینیمم ای بگیریم که بیشترین تکرارو داره درست تره بقیه مشکلاتو حل می کنه تقریبا . 🙏🙏🙏

سلام استاد
برای طراحی ارماتورهای سقف وافل از پخش یونیفرم استفاده کردین ما توی ارماتور های کف دال چون محدودیت دارم و فقط داخل تیرچه ها اونم با رعایت کاور ارماتور میتونیم قرار بدیم. به نظر شما میتونیم بجای این روش از اون گزینه استفاده کنیم برای کف تیرچه ها که مثلا یه مساحت ارماتور توی فاصله به اندازه قالب ها قرار میده که مساحت دست خودمون هست که توی تیرچه ها چی قرار بدیم به نظر شما این روش درست هست؟

مهندس منظورم ارماتور تیرچه سقف وافل ارماتورهای پایین هست که ما قرار میدیم توی طراحی در سیف
بجای پخش یونیفورم میتونیم بگیم مثلا ۲ سانتی مترمربع توی فاصله ۶۱.۵ سانت قرار بده

اره میتونیم

🙏
