مشکلات اتصال تیر نیمطبقه در سازه بتنی: بررسی نقشهها و راهحلها
پاسخ کوتاهمشکلات اتصال تیر نیمطبقه در سازه بتنی شامل دقت در بررسی نقشهها و رعایت نکات اجرایی متناسب با طراحی است. تیر نیمطبقه باید بهطور مناسب به تیرهای دیگر متصل شود و طولهای خم و وصلهها درست محاسبه گردد.
هوش مصنوعی پاراسیویل
هر سوالی درباره مهندسی عمران، ساختمان یا معماری دارید، این دستیار هوش مصنوعی دقیق و سریع پاسخ می‌دهد.
گفتگوی کاربران
-
Hamed eghbali
سلام و عرض ادب وقت همگی عزیزان به خیر و شادی.../ سوالی ایتابسی/ میدونم باید اینجا فقط سوال نقشه کشی بپرسم عذر مرا پذیرا باشین/ این پلان معماری هست که پاگرد نیم طبقه در خارج از سازه هست یکی از عزیزان پشتیبانان دوست داشتنی راهنماییم کرد ولی خب سرشون شلوغه دیگه بحث رو ادامه ندادیم٬ این پلان رو تماشا کنید٬ من فقط تیر نیم طبقه رو مدل کردم ولی به تیر طره ها وصل کردم بعد با توجه به شکل زیر از ایتابس گرفتم در اتصال بام به نظرتون باید تیر طبقه رو وصل کنم یا نه؟ سپاس
پشتیبان آموزشی مجموعه پاراسیویل 5 : سلام مهندس بهتره تیر متصل بین دوتا ستون در محل باگرد ترسیم بشه مخصوصا اگر سازه بتنی باشه (اگر فولادی باشه طره ها ی باگرد باید با دستک مهار شده باشن که نشدن ولی اگر بتنی هست که لازم نیست دستک بزنید ) برای طره پاگرد سقف تعریف کنید در حالتیکه داخل پلان هست مدل ایتبس با فایل معماری هم خوانی ندارد !!!! 1398-07-18
❤️❤️❤️❤️🙏🙏🙏🙏👇 -
Hamed eghbaliپشتیبان آموزشی مجموعه پاراسیویل 5 : سلام مهندس بهتره تیر متصل بین دوتا ستون در محل باگرد ترسیم بشه مخصوصا اگر سازه بتنی باشه (اگر فولادی باشه طره ها ی باگرد باید با دستک مهار شده باشن که نشدن ولی اگر بتنی هست که لازم نیست دستک بزنید ) برای طره پاگرد سقف تعریف کنید در حالتیکه داخل پلان هست مدل ایتبس با فایل معماری هم خوانی ندارد !!!!در پاسخ به پشتیبان آموزشی مجموعه پاراسیویل 5
سلام مهندس بهتره تیر متصل بین دوتا ستون در محل باگرد ترسیم بشه مخصوصا اگر سازه بتنی باشه (اگر فولادی باشه طره ها ی باگرد باید با دستک مهار شده باشن که نشدن ولی اگر بتنی هست که لازم نیست دستک بزنید ) برای طره پاگرد سقف تعریف کنید در حالتیکه داخل پلان هست مدل ایتبس با فایل معماری هم خوانی ندارد !!!!

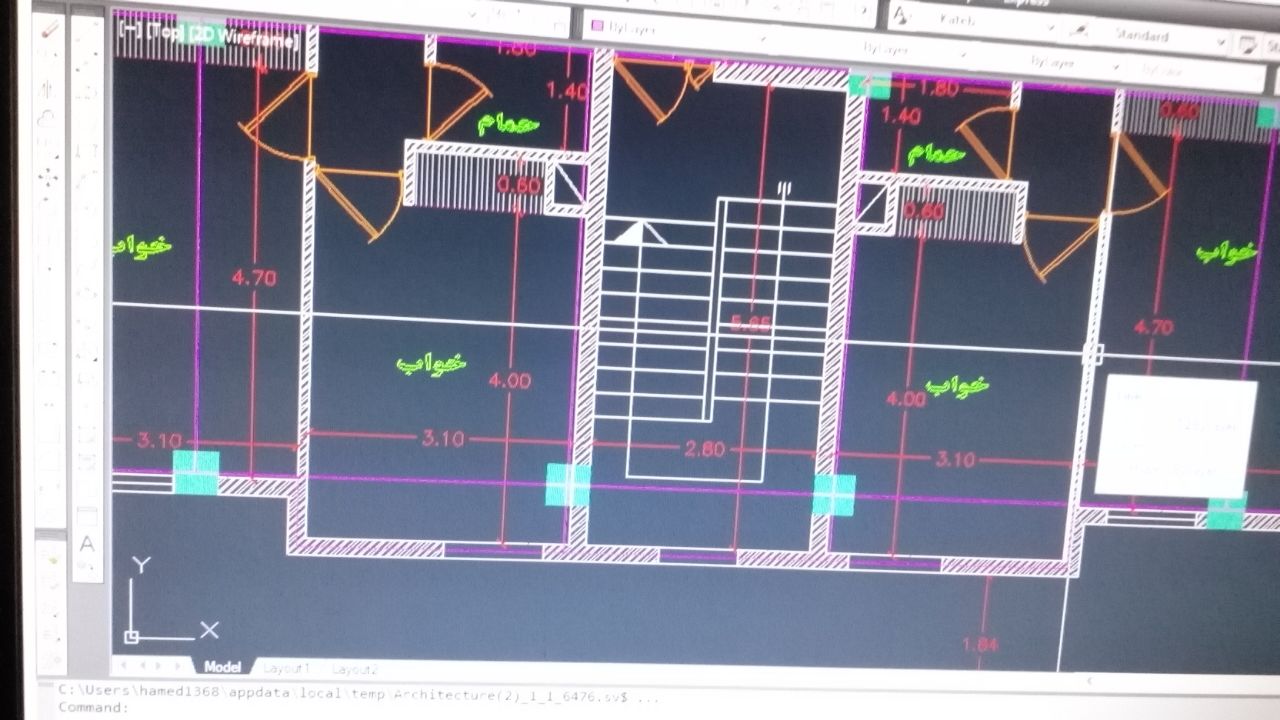

مهندس سپاس ممنون از راهنماییت ی دقیقه عکسی می فرستم بررسی کنید٬ یعنی اینجوری؟ 👇
1398-07-18 -
Hamed eghbali

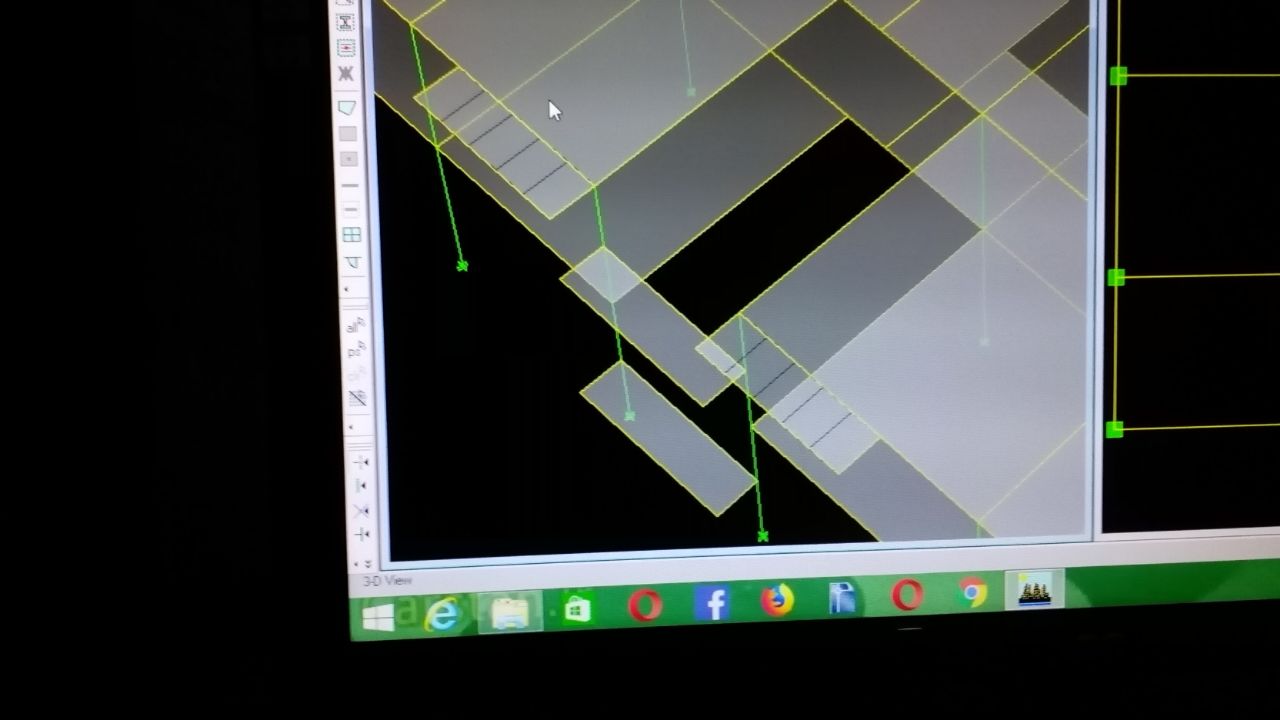

مهندس جان اینجوری.../ سازه بتنی هست یعنی دال پاگرد ما در تراز نیم طبقه بصورت طره می زنه بیرون؟ دیگه تیر طبقه رو ترسیم نکردم به خاطر بازشو.../
رضا دهنوی : سلام نکته شب 😄 وقتی اورلب ها همه رو در یک نقطه انجام میدیم نسبت به حالتی که بطور یک در میان مثلا انجام میشود طبق ACI318 به طول وصله کمتری در حالت اول احتیاج هست تا پشتیبان نیومده🏃♂🏃♂🏃♂ 1398-07-18 -
پشتیبان آموزشی مجموعه پاراسیویل 5پشتیبان آموزشی مجموعه پاراسیویل 5 :در پاسخ به Hamed eghbali
مهندس جان اینجوری.../ سازه بتنی هست یعن�...
👍
Shahryyarr jalilvand : سلام برای استفاده از پک نقشه کشی و اموزش اتوکد چندو نصب کنم ؟ 1398-07-19
فقط تیر طبقه که پاگرد بهش میخوره رو هم رسم کن -
پشتیبان آموزشی مجموعه پاراسیویل 5Shahryyarr jalilvand : سلام برای استفاده از پک نقشه کشی و اموزش اتوکد چندو نصب کنم ؟در پاسخ به مهندس ذاکری (بهسازسیویل)
سلام مهندس نوروزی عزیز یه سوال داشتم: چرا شما طول خم 90 درجه رو اینجا 15 سانت گرفتین در صورتی که در آیین نامه گفته طول مستقیم بعداز خم 6 برابر قطر میلگرد خاموت یعنی 6 سانت میشه طول مستقیم. نهایتا سه سانت هم به دلیل خم اضافه بشه میشه 9 سانت و نه 15 سانت.
سلام مهندس اگر خم رو اندازه بزنید با دایمنشن 1.10 طول رو 7.5 میده که مقدار مناسبی هست اون 15 جمع دوتا خم هست
Shahryyarr jalilvand : ممنون لطف کردی ❤️👌🏻😊 1398-07-19 -
مهندس ذاکری (بهسازسیویل)Vahid : ممنونم اکی شددر پاسخ به پشتیبان آموزشی مجموعه پاراسیویل 5
سلام مهندس اگر خم رو اندازه بزنید با د�...
مهندس جان اگر ویدئو رو مشاهده بفرمایید مهندس نوروزی دقیقاً اشاره میکنه که برای اون سنجاقی طول خم ۹۰ درجه ۱۵ سانت و خم ۱۳۵ درجه ۱۰ سانت هست. حرفی از جمع دوتا خم نیست.
civil Engineer Amin : سلام پک به دست من رسید 🙌🙌🌹🌹 1398-07-19 -
Hamed eghbaliMohamad Khaje : خیلی ممنونم از توضیح بسیار کاملتون❤️در پاسخ به پشتیبان آموزشی مجموعه پاراسیویل 5
👍 فقط تیر طبقه که پاگرد بهش میخوره رو...
سپاس مهندس عزیز و دوست داشتنیم.../ ی دنیا ممنون از راهنماییت
مشاور و راهنمای آموزشی پاراسیویل : @Ahmadloou 1398-07-20
🙏🙏🙏🙏🌹🌹🌹 -
پشتیبان آموزشی مجموعه پاراسیویل 5Sooda thr : اها ممنوندر پاسخ به Hamed eghbali
سپاس مهندس عزیز و دوست داشتنیم.../ ی دنی...
👍❤️
1398-07-21 -
پشتیبان آموزشی مجموعه پاراسیویل 51398-07-21
-
پشتیبان آموزشی مجموعه پاراسیویل 5در پاسخ به mohsen _ap73

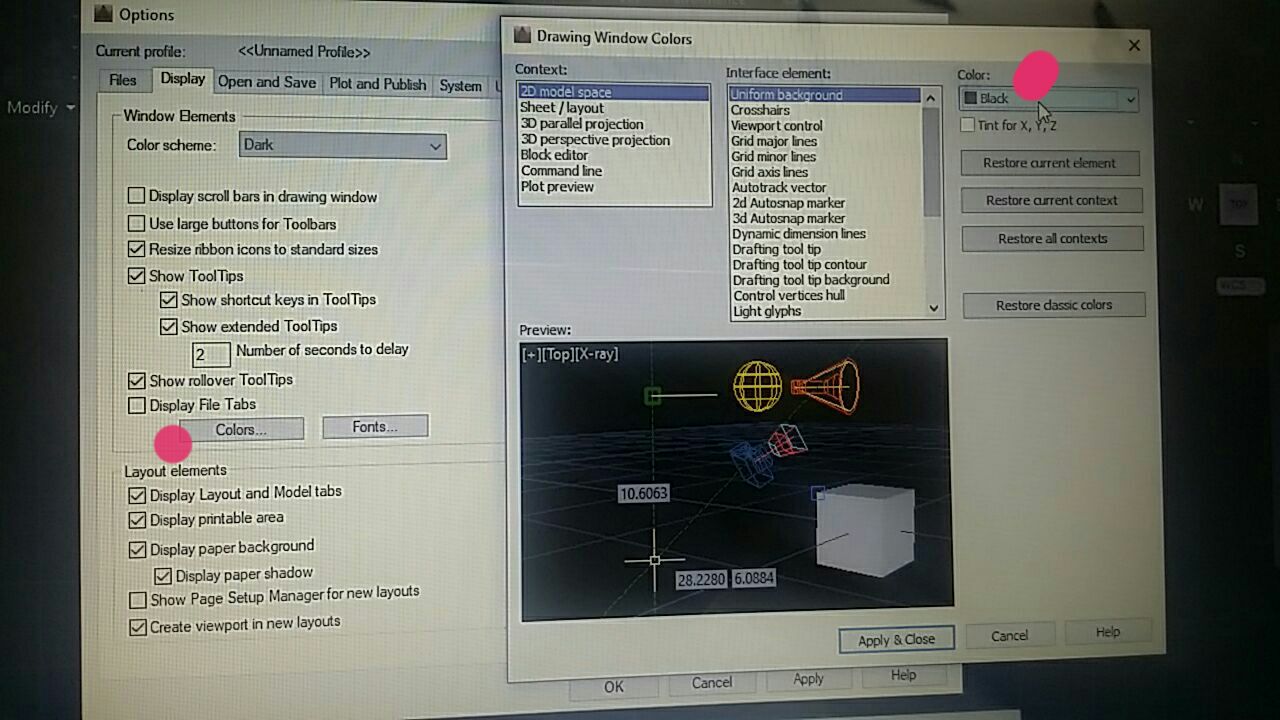

سلام میگم چطوری باید صفحه اتوکد رو سیاه کنیم و اینکه فونت رو هم چطوری باید درس کنیم ممنون میشم راهنمایی کنید
برای تغییر رنگ متن ها میتونید از خوده تعریف لایه ها قسمت color اقدام کنید و یا انتخاب کنید و از by leyer خارج کنید و رنگ خودتون رو انتخاب کنید
1398-07-21 -
پشتیبان آموزشی مجموعه پاراسیویل 5
برحسب cm
1398-07-21

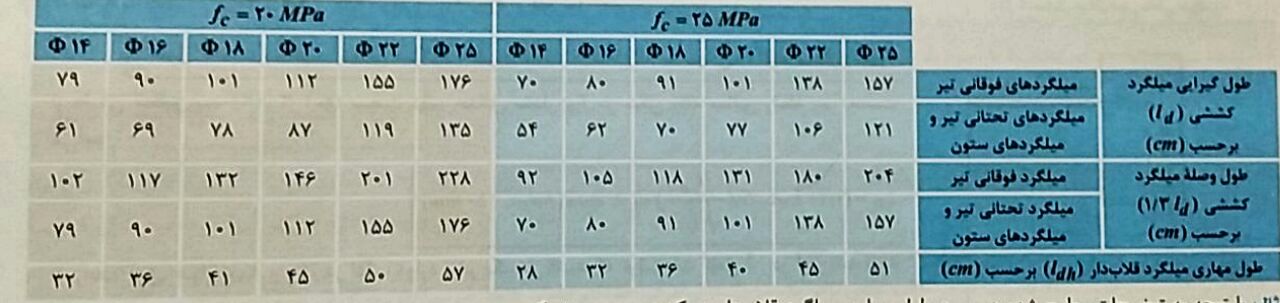

مقدار طول وصله پوششی در کشش
این گفتگو از گروه تلگرام پرسش و پاسخ ما به اشتراک گذاشته شده است و به معنای تأیید یا رد آن توسط مجموعه پاراسیویل نمی‌باشد.
