سؤال و پاسخ در مورد محاسبات جوش و ضریب کاهش مقاومت در آیین‌نامه مهندسی سازه

مهندس سلام.

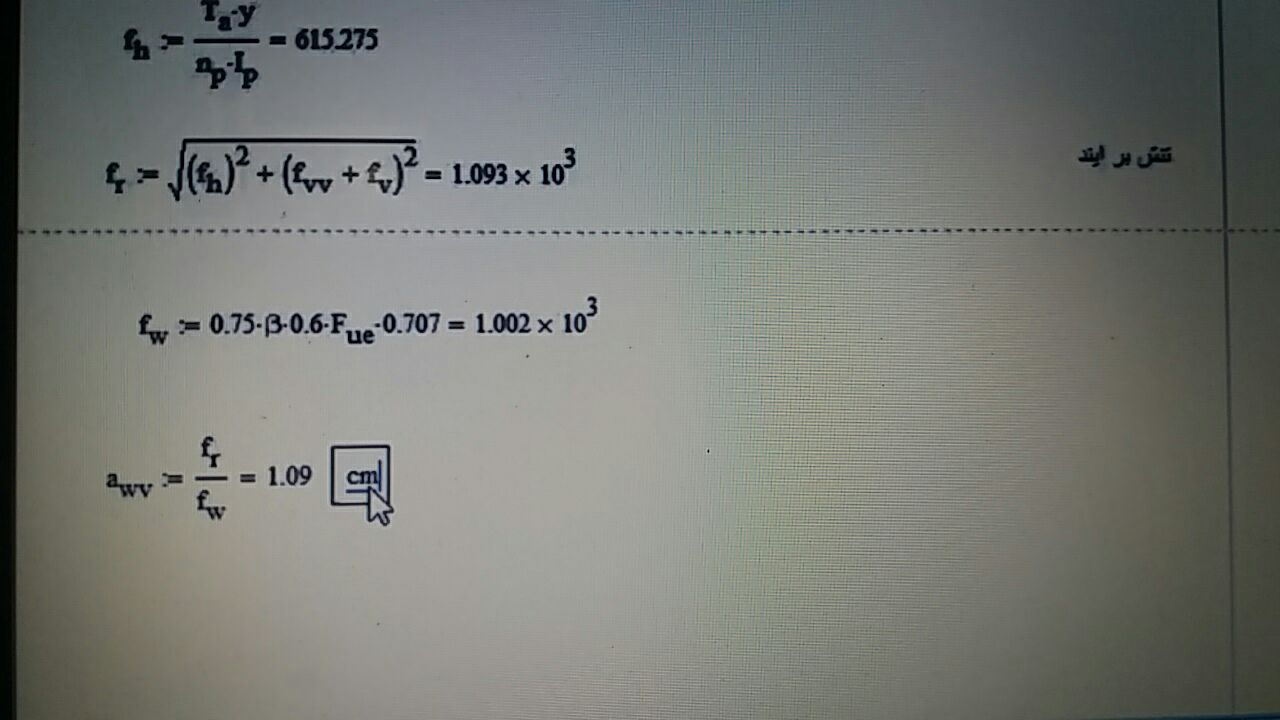

رابطه fw از کجا اومد؟ کجای آیین نامه ؟
و
برای ورق های روسری و زیرسری بعد جوش رو اومدیم و فرض کردیم مثلا ۱.۵
ولی بعد جوش نبشی رو اومدیم و حساب کردیم ،
برای ورق های روسری و زیرسری نباید حساب کنیم و همون فرضی که کردیم کفایت میکنه ؟

مهندس اینو مطمئن نیستم اما ترجیح میدم سوال کنم.

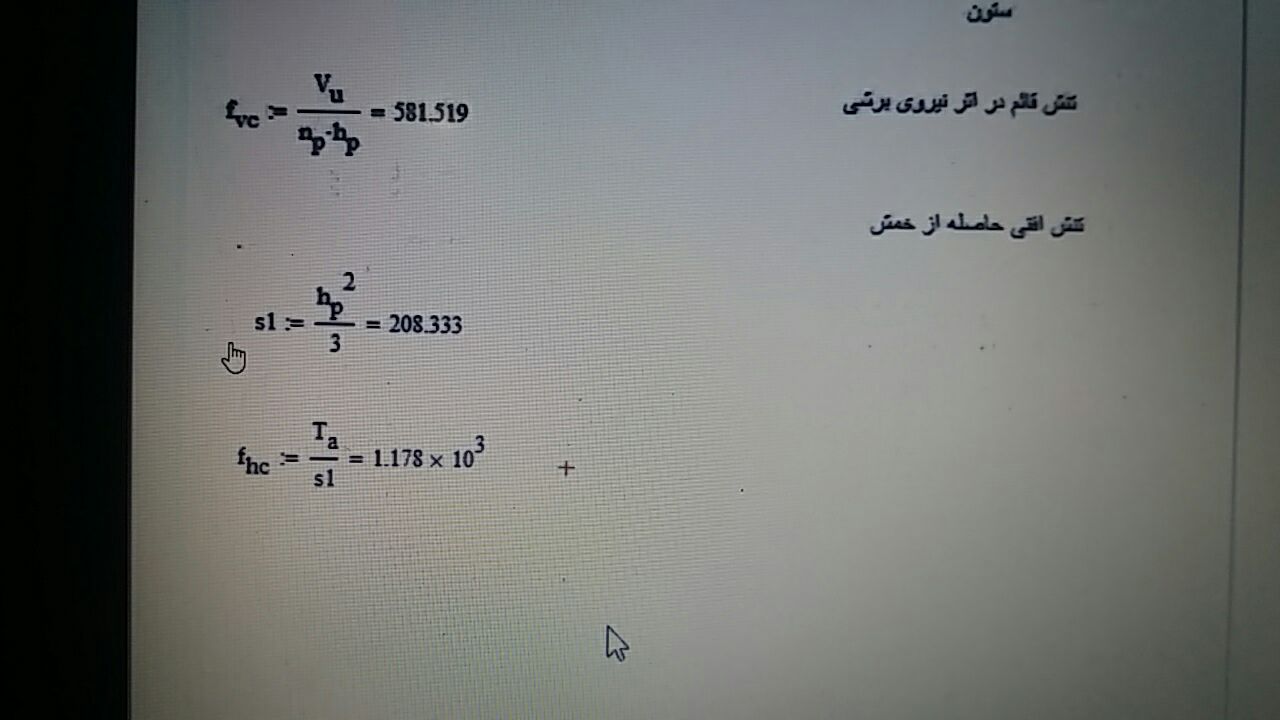

وقتی داریم f hc رو بدست میاریم ، نباید به جای Ta از f vc استفاده کنیم ؟؟؟

سلام
Fw
مقاومت فلز جوش هست
ما مگه نبشی داریم؟
احتمالا ورق یا ورق های جان منظورتون هست
برای اتصال ورق های روسری زیر سری قراره طول بدست بیاریم که اومدیم بعد جوش رو متناسب با ابعاد ورق فرض کردیم
ولی برای ورق جان ابعاد ورق رو داریم حالا متناسب با اون ابعاد جوش بدست آوردیم
برای ورق روسری و زیر سری هم میتونید طول ورق(طول جوش) رو یه مقداری در نظر بگیرید و بعد جوش رو بدست بیارید

آخر جلسه دوم گفتید اکثر طراحان به جای جوش گوشه برای اتصال ورق به ستون از جوش نفوذی استفاده می کنند ، روش طراحی جوش نفوذی به چه شکل می باشد تو جلسات بعدی توضیحی یا آموزشی دادید .؟

جوش نفوذی محاسبه ندارد

امکان داره در مورد جوش نفوذی یه مقدار توضیح بدید ؟

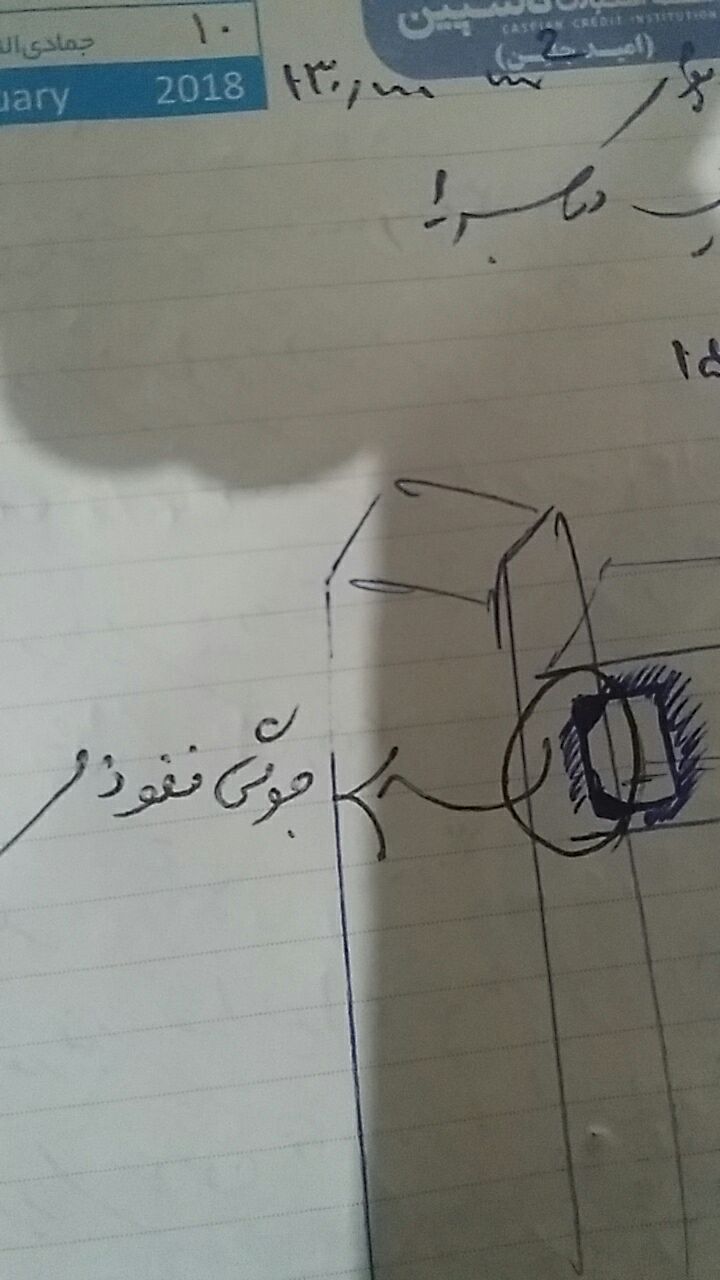

تصویر اجرایی دارید؟

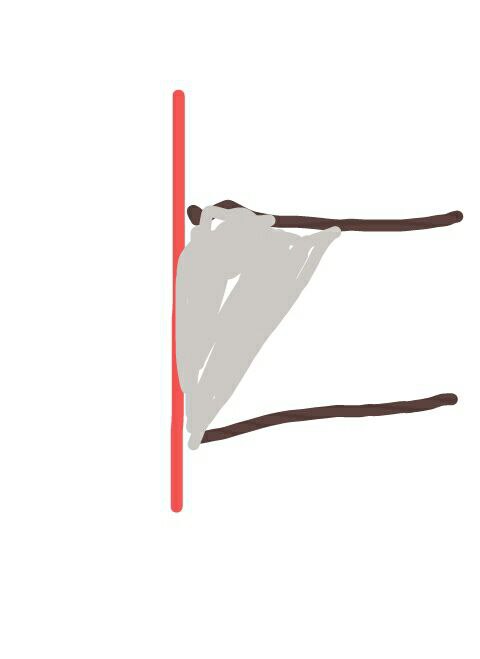

به این شکله ؟

خیر

👍
کارت درسته مهندس

اره همون ضوابط که مربوط به فلز پایه بود

👍❤

مهندس نگفتید فرمول fw از کجا بدست اومد؟

گفتم اولین جمله گفتم
مقاومت جوشه😊

میدونم مهندس .
فرمولشو از کجا گرفتین ؟

مقاومت جوشی که برای اتصال ورق روسری زیر سری بدست آوردیم اگر الکترود و شرایط اجرا یکی باشه، یکی ان

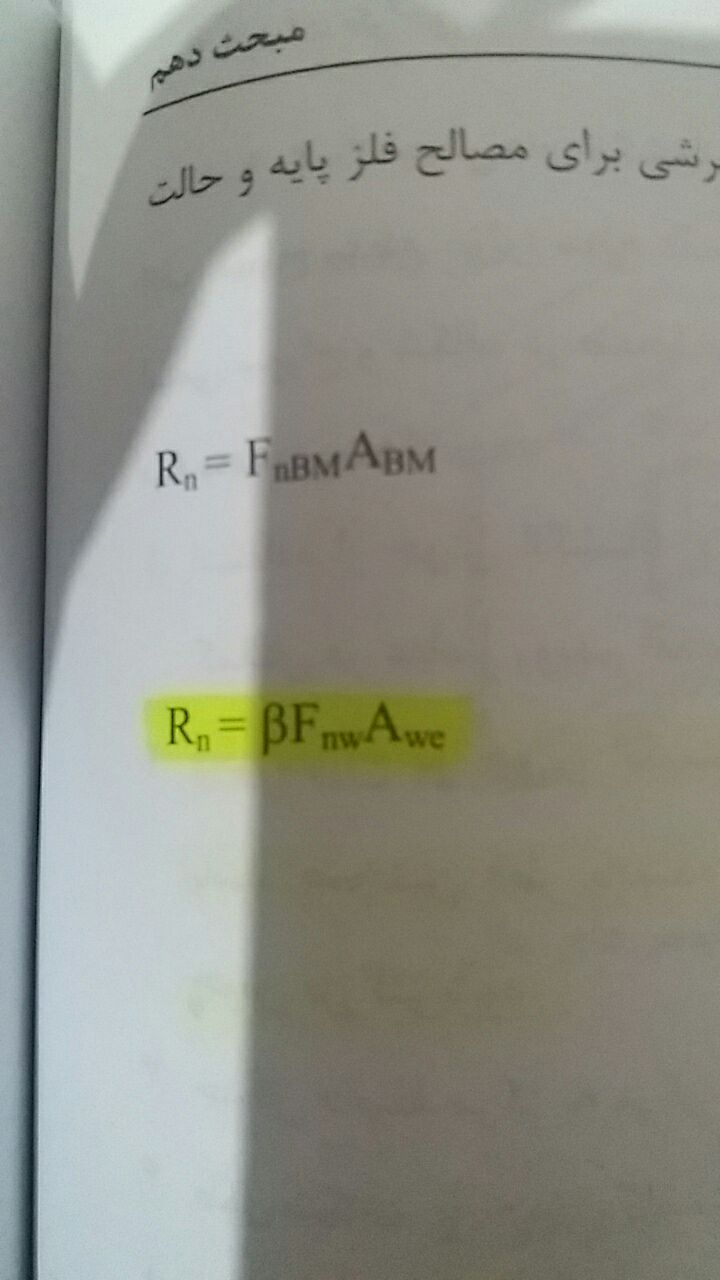

ص154 مبحث ده فرمول اومده

👍

مهندس از این فرمول شما استفاده کردید درسته ؟
یه 0.75 اضافه ضرب نکردید اولش؟
و Awe هم میشه 0.707a که شما a رو ضرب نکردید .!!!

0.75 ضریب کاهش هست همون فی
شماa رو میخوای بدست بیاری
اگر یه طرفین وسطین ساده انجام بدیدa همون جایی که شما می گید میاد قرار میگیره

مهندس تو فرمول نوشتین :
0.75B × 0.6fue *0.707
خب B رو ما قبلا 0.75 تعریف کرده بودیم ، الان داره دوتا 0.75 درهم ضرب میشه آخه ...

مهندس عزیز ضریب کاهش مقاومت هست
فی




اون بتا ضریب کاهش مقاومت نیس

فی رو اصلا یادم نبود.
میگم چرا دوبار 0.75 ضرب شده .

تو فیلم ها توضیحات داده شده

متوجه شدم .
فی رو اصلا یادم رفته بود .
شرمنده مهندس جان وقتتو گرفتم .


البته با شناختی که از خودم دارم مطمئنم دوباره واسه جلسات بعدی واسم سوال پیش میاد.
🤔

من در خدمتم
مشکلی نداره
