نمایش تیرچه دوبل در نقشه‌های اجرایی: راهنمای مختصر و مفید

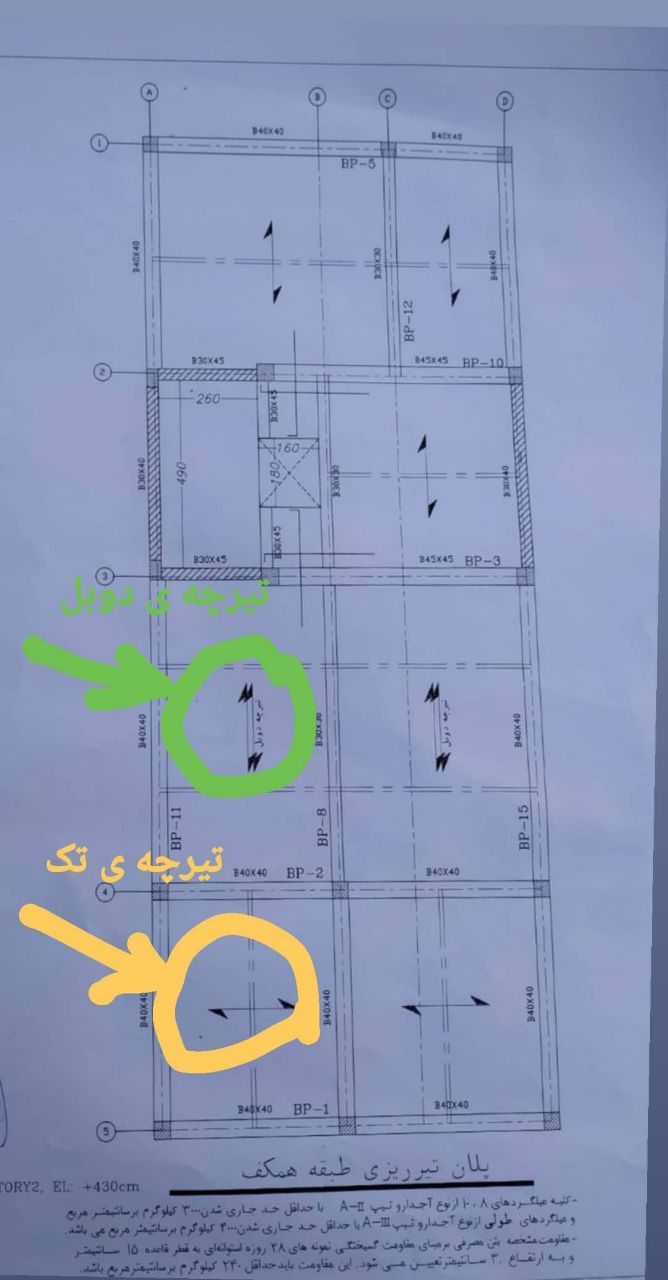

در نقشه‌های اجرایی، تیرچه دوبل معمولاً با دو خط موازی که با مقطع دوبل نشان داده می‌شوند نمایش داده می‌شود. این خطوط به صورت دو قطعه صاف و جدا از هم طراحی شده و قطعات فولادی یا بازشوهای خاص را نیز مشخص می‌کنند.

تیرچه دوبل یکی از عناصری است که به‌طور گسترده در سازه‌های بتنی مورد استفاده قرار می‌گیرد و در نقشه‌های اجرایی معماری و سازه به‌صورت خاصی نمایش داده می‌شود. این عنصر معمولاً با دو خط موازی که نمایانگر مقاطع دوبل هستند، نمایش داده می‌شود. طراحی این خطوط به‌گونه‌ای است که قطعات صاف و جدا از هم را مشخص می‌کند.

هر تیرچه دوبل معمولاً دارای ابعاد دقیق و ویژگی‌های خاصی است که باید در نقشه‌ها به وضوح مشخص شود. به‌علاوه، این تیرچه‌ها ممکن است حاوی قطعات فولادی یا بازشوهای خاص برای نصب تجهیزات تاسیساتی باشند، که این مورد نیز باید به‌صورت دقیق در نقشه‌ها به تصویر کشیده شود.

در بسیاری از موارد، تیرچه‌های دوبل همراه با مشخصات فنی مانند نوع مصالح، مقدار بارگذاری و الزامات طراحی در نقشه‌ها درج می‌شوند. این مشخصات به مهندسان و پیمانکاران کمک می‌کند تا اجرا و نظارت بر پروژه را به بهترین شکل انجام دهند.

برای کمک به شفافیت در نقشه‌های اجرایی، گاهی از گرافیک‌های تکمیلی یا نقشه‌های جانبی استفاده می‌شود که جزئیات بیشتری در مورد نحوه‌ی پیاده‌سازی تیرچه‌ها را ارائه می‌دهد. این روش به وضوح می‌تواند به درک بهتر پیمانکاران و مهندسان کمک کند.

در نهایت، توجه به جزئیات در طراحی تیرچه دوبل و نمایش آن در نقشه‌های اجرایی از اهمیت بالایی برخوردار است. هرگونه نادیده‌گیری در این زمینه می‌تواند منجر به مشکلات اساسی در ساخت و ایمنی ساختمان گردد.
