نشان دادن خاموتها و سنجاقها در نقشههای فونداسیون ساختمانی

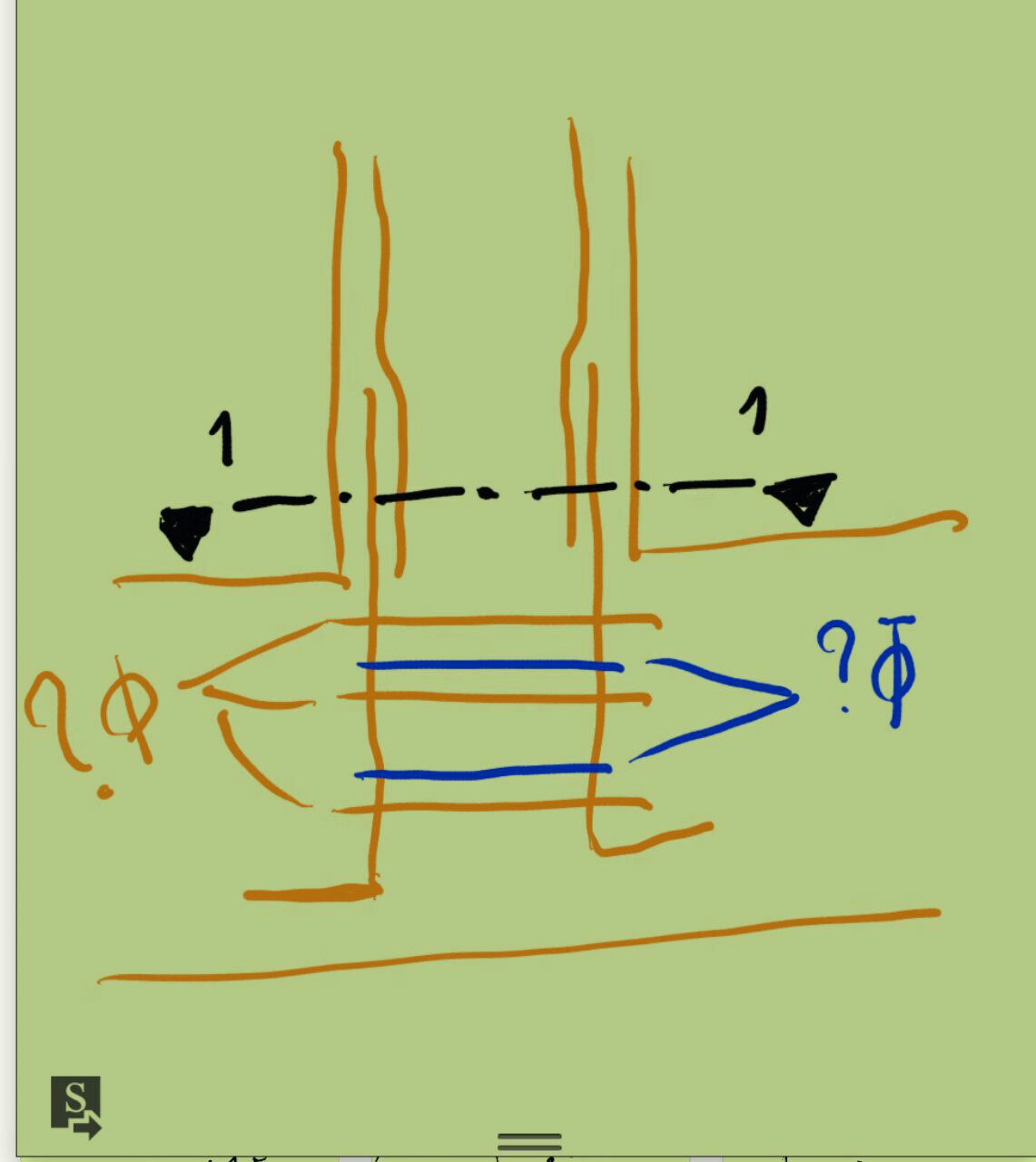

سلام، بهتر است سنجاقها در برش عرضی نمایش داده شوند، و در نما نوتی اضافه کنید که به برش مشخصی مراجعه شود. ازین طریق نظم و دقت نقشهها افزایش مییابد.
در طراحی و نقشهکشی فونداسیونهای ساختمانی، نشان دادن خاموتها و سنجاقها به وضوح اهمیت دارد. این امر به مهندسان و پیمانکاران کمک میکند تا درک بهتری از نحوه اتصال و تقویت اجزای سازه داشته باشند. به خصوص وقتی که سنجاقها و خاموتها درون فونداسیون هستند، نیاز به یک نمایش واضح و دقیق بیش از پیش احساس میشود.

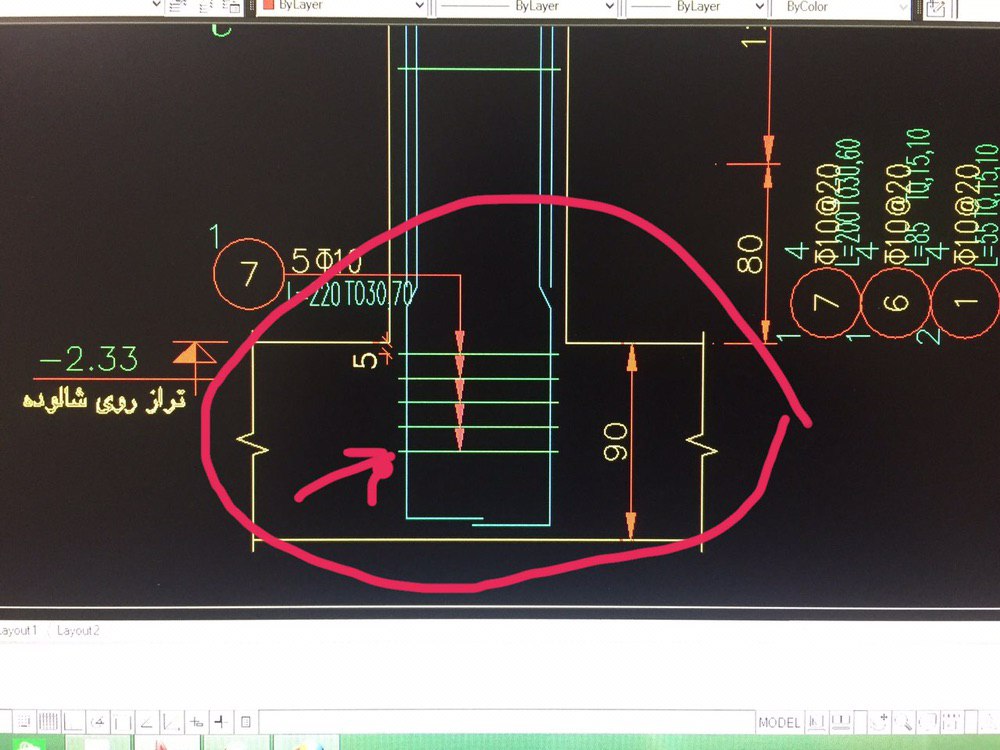

برای نشان دادن خاموتها که در عمق فونداسیون ادامه دارند، شیوههای مختلفی وجود دارد. یکی از بهترین راهها، استفاده از برشهای عرضی است. این برشها اجازه میدهند تا سنجاقها در یک نمای واضح و دقیق نمایش داده شوند. با این کار، نظم و دقت نقشهها به میزان زیادی افزایش مییابد.
- نشان دادن سنجاقها در برش عرضی
- اضافه کردن نوتی در نما برای ارجاع به برشهای مشخص
- استفاده از نمادها و علامتهای استاندارد برای نشان دادن خاموتها
علاوه بر این، مهم است که در نقشههای فونداسیون، نکات اجرایی را مد نظر داشته باشیم. این نکات میتوانند شامل دستورالعملهایی درباره ترتیب قرارگیری خاموتها و سنجاقها و همچنین فاصلههای مجاز بین آنها باشد. با رعایت این اصول، کاهش خطاها در مراحل اجرایی و نهایی پروژه محقق میشود.
در نهایت، نشان دادن صحیح خاموتها و سنجاقها نه تنها به وضوح نقشه کمک میکند، بلکه ایمنی سازه را نیز افزایش میدهد. بنابراین، همواره باید به این جزئیات در نقشهکشی توجه کافی داشته باشیم.
