مشکلات مش بندی دال طرهای در ETABS و راهحلها
مشکلات مشبندی دال طرهای در ETABS معمولاً با ثبت وارنینگ همراه است. برای رفع آن، از مشبندی دستی استفاده کنید و گرهها را نزدیک تیر یا ستون جابهجا کنید تا انتقال بار به درستی صورت گیرد.
مشبندی دال طرهای در نرمافزار ETABS یکی از مراحل حیاتی در طراحی سازههاست که باید با دقت انجام شود. یکی از مشکلات رایج در این مرحله، بروز وارنینگها است. این ارور معمولاً به دلیل عدم انتقال صحیح بارها بین المانها به وجود میآید.
در حالت ایدهآل، باید از مش دستی برای دالهای شل استفاده کنید. این کار به شما این امکان را میدهد که گرهها را بهطور بهینه نزدیک به تیرها و ستونها قرار دهید. حرکت و تنظیم صحیح این گرهها، تضمینی است برای انتقال بهتر بار و در نتیجه جلوگیری از بروز وارنینگها.
اگر از مش اتوماتیک استفاده میکنید و تغییر شکلها نشاندهنده تقسیم نادرست نیروها هستند، فراموش نکنید که مشکلات ناشی از مش اتوماتیک میتواند نتیجه عدم هماهنگی محیط نرمافزار باشد. از این رو، در استفاده از مش دستی به مراتب بیشتر دقت کنید، زیرا این روش به شما اجازه میدهد هر جزئیات را بهطور دقیقتر کنترل کنید.
- در حالت دال شل، استفاده از مش دستی ضروری است.
- جرم شدن گرهها و کاهش فاصله آنها از تیرها و ستونها به کاهش وارنینگها کمک میکند.
- توجه به نوع دال (یک طرفه یا دو طرفه) از لحاظ تأثیر در مشبندی نیز اهمیت دارد.
بهطور کلی، برای حل مشکلات مشبندی دال طرهای در ETABS، توصیه میشود مراحل زیر را انجام دهید:
- استفاده از مش دستی برای دالهای شل.

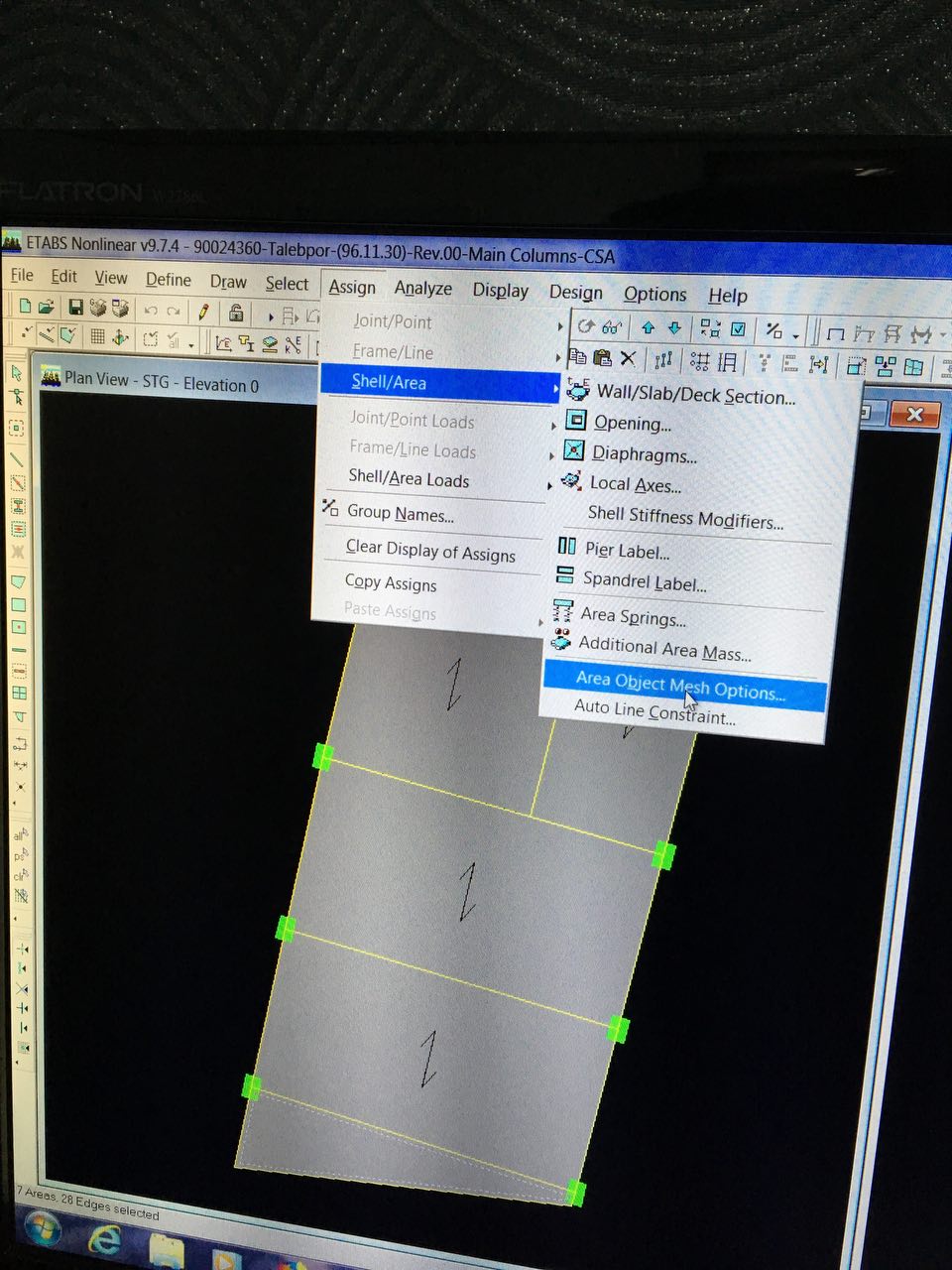

- تنظیم دقیق گرهها با استفاده از ابزار reshape object.
- واحد بررسی و پایش تغییر شکلهای دال بعد از انجام مشبندی.
همچنین، اگر پس از این اقدامات هنوز با وارنینگها روبهرو هستید، پیشنهاد میشود که یک بار دیگر تنظیمات مش را مرور کرده و اطمینان حاصل کنید که تمامی جزئیات به درستی حذف و یا اصلاح شده باشند. این پروسه به شما کمک میکند تا به یک طراحی صحیح و بدون خطا دست یابید.
