آموزش تغییر و ساخت دایمنشن استایل در اتوکد برای مقیاس‌های مختلف
پاسخ کوتاهبرای تغییر و ساخت دایمنشن استایل در اتوکد:1. دستور D تایپ و اینتر را بزنید.2. روی New کلیک کنید و نامی جدید بدهید.3. در بخش Primary Units و Scale factor، برای مقیاس 1:50 عدد 50 و برای 1:10 عدد 10 وارد کنید.4. تایید و ذخیره کنید.
هوش مصنوعی پاراسیویل
هر سوالی درباره مهندسی عمران، ساختمان یا معماری دارید، این دستیار هوش مصنوعی دقیق و سریع پاسخ می‌دهد.
گفتگوی کاربران
-
Fateme Simorgh
سلام وقت بخیر
1402-07-28

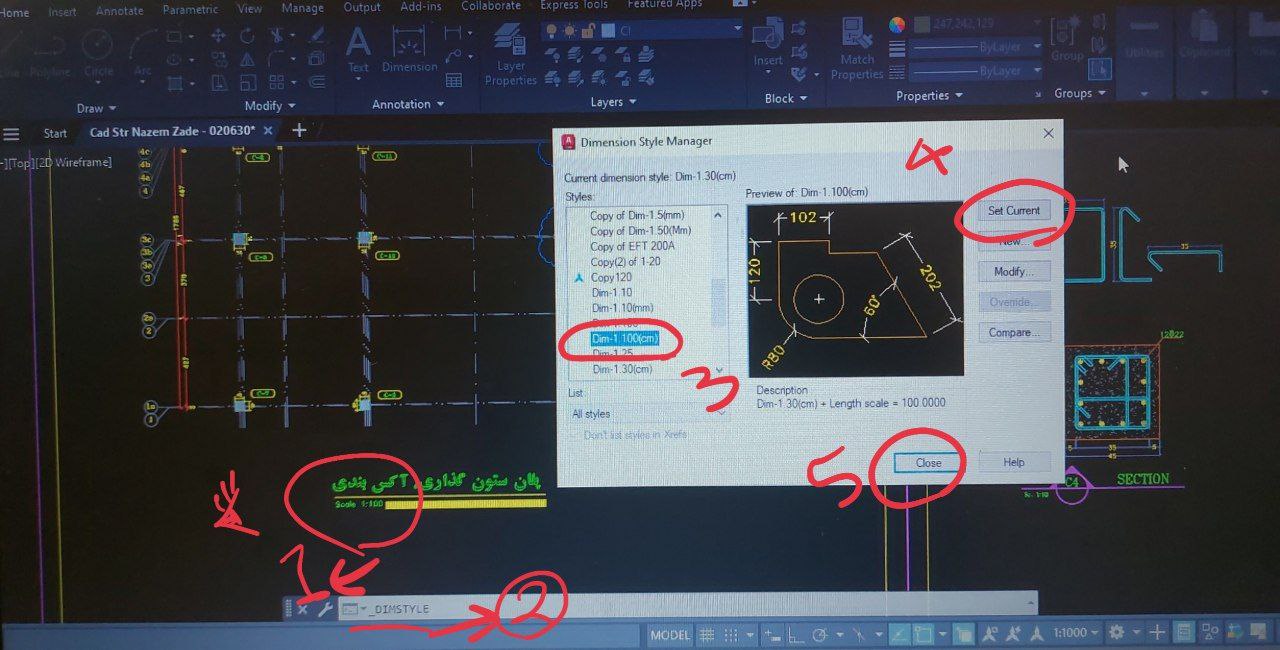

۱-به مقیاس ترسیم که در عنوان نقشه نوشته شده دقت کنید.
۲- تایپ کنید D اینتر.
۳- در پنجره باز شده چون مقیاس نقشه ۱:۱۰۰ هست همان دایمنشن استایل را پیدا کنید.
۴- روی گزینه set current کلیک کنید تا روی این استایل تنظیم بشود.
۵- و close را بزنيد و خارج شوید.
حالا اندازه بزنید.
هر زمان خواستید دایمنشن استایل عوض کنید مراحل بالا را تکرار کنید.
# تغییر دایمنشن استایل -
Fateme Simorgh

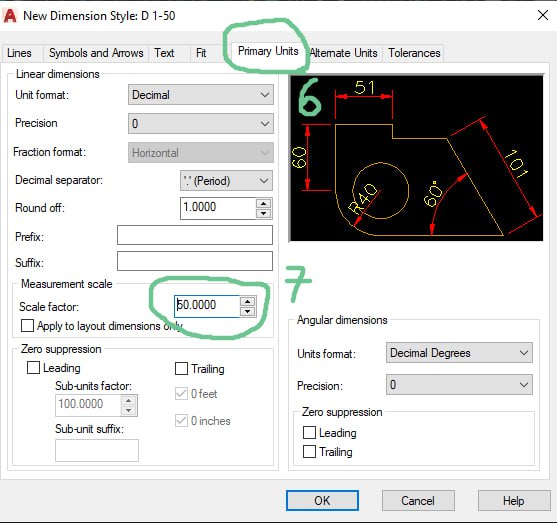

6- به قسمت Primary units بروید .
Fateme Simorgh : سلام وقت بخیر ابتدا نام آن دایمنشن را بخوانید و بدانید سپس D اینتر بزنید و مانند تصویر اول از لیست باز شده آن دایمنشن را پیدا کنید و گزینه modify را بزنید. 1402-07-28
7- به قسمت Scale factor بروید و اگر می خواهید دایمنشن استایل 1:50 بسازید این قسمت عدد 50 را وارد کنید. اگر می خواهید دایمنشن استایل 1:10 بسازید این قسمت را روی 10 بگذارید.
توجه داشته باشید این دایمنشن استایل ها واحد سانتی متر هستند اگر براساس واحد میلی متر می خواهید
باید یک صفر بیشتر بگذارید برای مثال در استایل 1:50 ، Scale factor را عدد 500 وارد کنید.
# نحوه ساخت دایمنشن استایل -
EsmaeilFateme Simorgh : سلام وقت بخیر ابتدا نام آن دایمنشن را بخوانید و بدانید سپس D اینتر بزنید و مانند تصویر اول از لیست باز شده آن دایمنشن را پیدا کنید و گزینه modify را بزنید.در پاسخ به Fateme Simorgh
سلام وقت بخیر ۱-به مقیاس ترسیم که در ع�...
هیچ مقیاسی در پنجره نیست
1402-07-28
