مشاوره فنی درباره اتصالات گیردار و افزایش سطح اصطکاک در سازه‌ها

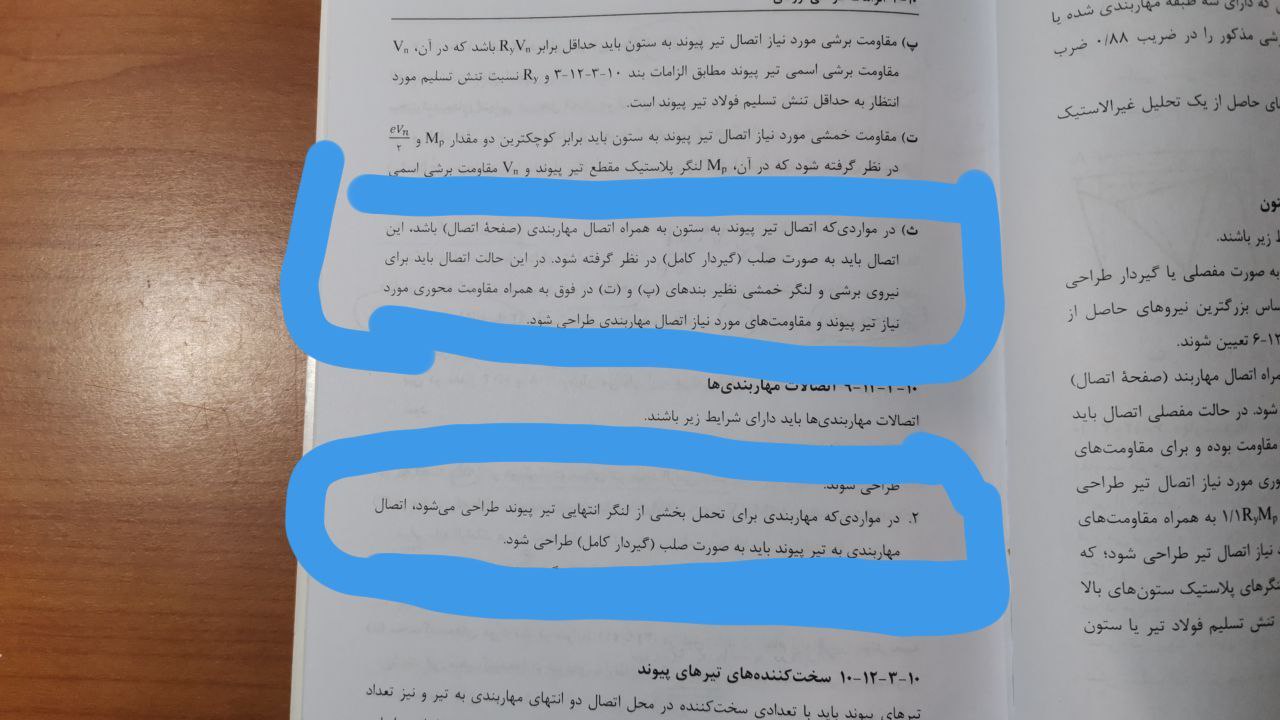

سلام مهندس جان این دوتارو درک نمیکنم
اتصال گیردار چطوریه در مهار بند
و اون قسمت بالایی هم که دورش خط کشیدم. درک. نمیکنم منظورش یعنی کی میشه یک توضیح بدید سپاس🙏🏻🙏🏻
@Ali_M_Mohammadi

fateme : سلام وقتتون بخیر طراحی ورق های پر کننده وصله ستون به چ شکله؟ @Ali_M_Mohammadi @Parasupport6

مهندس سلام
شما فرمودید بهتره اصطحکاکی باشه
من رفتم مثلا اتصال bfp رو اصطحکاکی کنم. تعدادش خیلی زیاد شد
میخواستم ببینم ایا میشه تعداد ورق رد زیاد کرد در این انصال؟ مثل اتصال وصله تیر که به صورت پیچی هست دوتا ورق استفاده کنم که تعداد سطح اصطحکاک دوبرابر شه تعداد نصف بشه؟

fateme : سلام وقتتون بخیر طراحی ورق های پر کننده وصله ستون به چ شکله؟ @Ali_M_Mohammadi @Parasupport6 Ali Mirzamohammadi : سام طراحی ندیدم براش.

سلام مهندس . بله یکی از راه ها همین اضافه کردن تعداد ورق ها هست . در پایین لایو مهندس نوروزی در این مورد رو میفرستم ببینید 👇👇

fateme : ممنون از توضیحاتتون Deleted Account :

سلام مهندس ممنون
درسته ولی اخه تو خود اتصالات تیر به ستون هم اجازه داریم اصافه کنیم چون در شکل مبحث ده یک ورق دیدع میشه

Deleted Account : Armin : سلام مهندس جان فقط یک نکته . ورق پرکننده کمتر از 6 میلیمیتر کلا طراحی نداره و زیر جوش ورق پرکننده گم میشه ( نیازی به طراحی نداره ). درصورتیکه از 6 میل بیشتر باشه باید طراحی بشه که در طراحیش بعد جوش جزو معلوم های مسئله هست و ما طول جوش رو باید محاسبه کنیم .

مهندس من منع آیین نامه ای ندیدم و منطق هم بنظر مشکلی نداره . بازم مهندسان عزیز میتونن نظر بدن که استفاده از دوتا ورق در اتصال تیر به ستون مشکلی داره یا نه در اتصال اصطکاکی

Behnam : سپاس گزارم🙏🌹 Behnam : مهندس ممنون من به نظرم برای این ستون که باکسه همباید برای برش هم خمش طرح بشه یرای خمشش طول جوش مهمه. و اون طول جوش اومده به صورت محیط دایره اضافه کرده وتوی برش مثل خود تدریس هم بود به ممان اینرسی بستگی داره به وبه نظرتون طبق جدول جوش که برای دایره فرمول ممان اینرسی گفته میشه بیام اون ممان ایترسی جوش دایره ای رو با جوشU شکل جمع کنم ؟ 😅 والا این تصوراتم اگر اشتباه بود ببخشید

مهندس من خودم تا حالا اینطور طراحی نکردم و وارد جزئیاتش نشدم . فقط گفتم طول جوش موثر رو مبحث دهم معرفی کرده و وارد طراحی خواهد شد .

Behnam : مهندس ممنون من به نظرم برای این ستون که باکسه همباید برای برش هم خمش طرح بشه یرای خمشش طول جوش مهمه. و اون طول جوش اومده به صورت محیط دایره اضافه کرده وتوی برش مثل خود تدریس هم بود به ممان اینرسی بستگی داره به وبه نظرتون طبق جدول جوش که برای دایره فرمول ممان اینرسی گفته میشه بیام اون ممان ایترسی جوش دایره ای رو با جوشU شکل جمع کنم ؟ 😅 والا این تصوراتم اگر اشتباه بود ببخشید

سپاس🙏🌹

Armin : 🙏🌹

ممنوت مهندس
فقط شما نمدنه طراحیشو دارید که روش دفیقشو ببینم

Mohammad RG : سلام مهندس، سوال اولتون رو مهندس جواب دادن، برای سوال دوم تو نت جوش کام یا انگشتانه رو سرچ بزنید طراحیشو میاره، تو جزوه های فولاد هم معمولا هست، مبحث 10 هم در بند 10-2-9-2-3 ضوابطش رو گفته
