حداکثر برون محوری تیر در ویرایش ۹۹: توضیح و مثال اجرایی

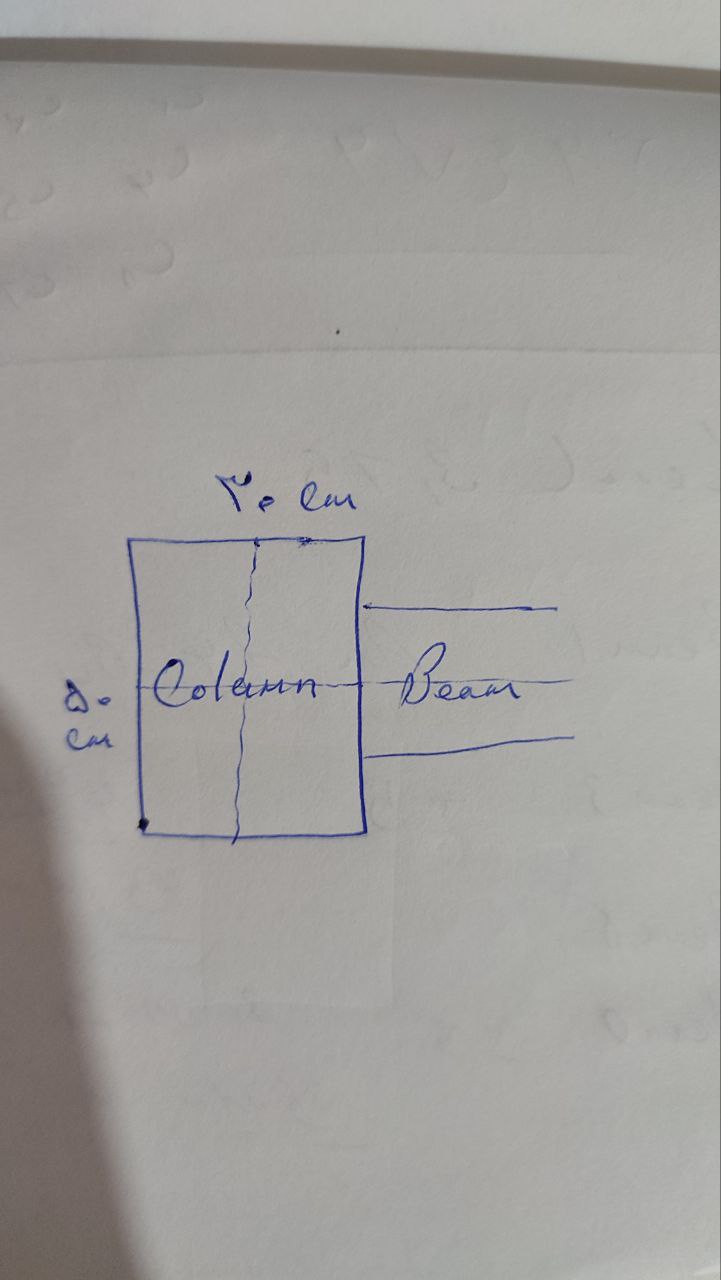

حداکثر برونمحوری تیر در ویرایش ۹۹ آییننامه به اندازهای است که فاصله بین آکس تیر و آکس ستون نباید بیش از یک چهارم عرض ستون باشد. این یعنی اگر عرض ستون ۵۰ سانتیمتر باشد، برونمحوری نباید بیش از ۱۲.۵ سانتیمتر باشد.
در مهندسی عمران، برونمحوری تیر به معناى فاصلهٔ تیر از مرکز ستون است که میتواند تأثیرات قابل توجهی بر روی عملکرد سازه داشته باشد. بهخصوص، ویرایش ۹۹ آییننامه، قوانین مشخصی را در این زمینه ارائه میدهد. در این مقاله، به بررسی حداکثر برونمحوری تیر و مثالهای اجرایی آن خواهیم پرداخت.
حداکثر برونمحوری تیر
طبق بند 2.1.2.5.20.9 ویرایش ۹۹، حداکثر برونمحوری تیر نباید بیش از یک چهارم عرض ستون باشد. این نکته بسیار مهم است زیرا برونمحوری بیش از حد ممکن است به ناپایداری و مشکلات اجرایی منجر شود. به عنوان مثال، اگر عرض ستون برابر با ۵۰ سانتیمتر باشد، برونمحوری تیر نباید بیش از ۱۲.۵ سانتیمتر باشد.
- عرض ستون: ۵۰ سانتیمتر
- حداکثر برونمحوری: ۱۲.۵ سانتیمتر

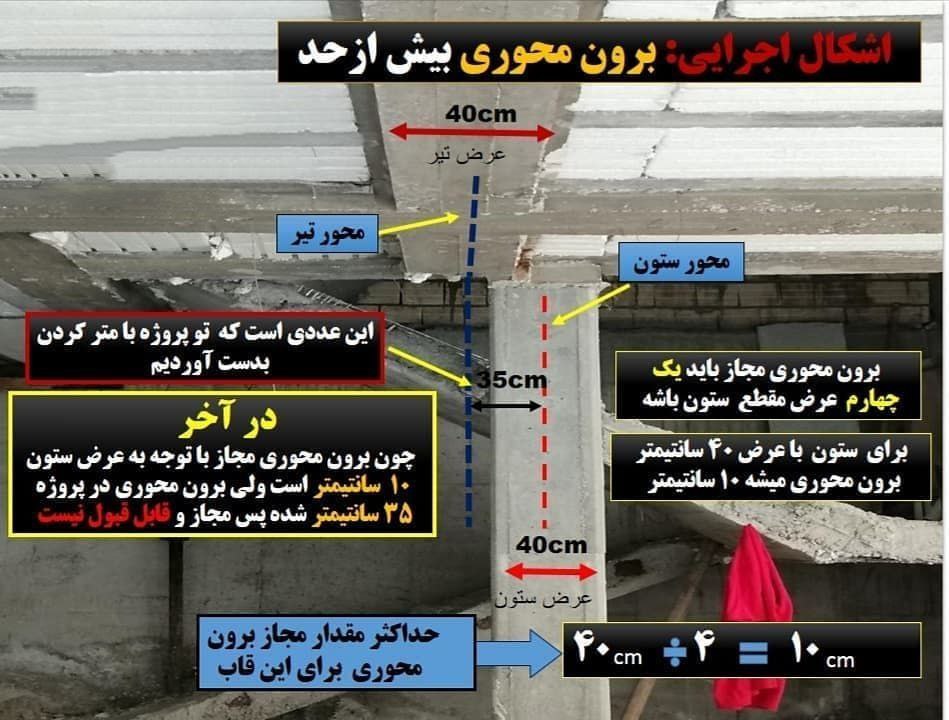

در مورد نمونههای اجرایی، مواردی پیش آمده است که برونمحوری تیر بیشتر از حد مجاز بوده است که میتواند منجر به مشکلات جدی در سازه گردد. برای مثال، تصویر زیر نشاندهندهٔ یک اشکال اجرایی ناشی از برونمحوری بیش از حد است.
بنابراین، هنگام انجام پروژههای سازهای، دقت به فاصله بین آکس تیر و آکس ستون از اهمیت بالایی برخوردار است. این نکته باید در طراحی و اجرا مدنظر قرار گیرد تا از بروز مشکلات اجرایی جلوگیری شود. مهندسان باید با تعیین صحیح آکس تیر و آکس ستون، از انحرافهای غیرمجاز جلوگیری کنند. این کار میتواند با استفاده از ابزارها و روشهای دقیق متر کردن انجام شود.
در نتیجه، رعایت حداکثر برونمحوری تیر بر اساس ویرایش ۹۹ آییننامه نه تنها به ایمنی سازه کمک میکند، بلکه به بهبود کارایی و عملکرد آن نیز میانجامد.
