مشکل قرمز شدن تیرها در تعریف ورق تقویت در طراحی تیرهای کامپوزیت

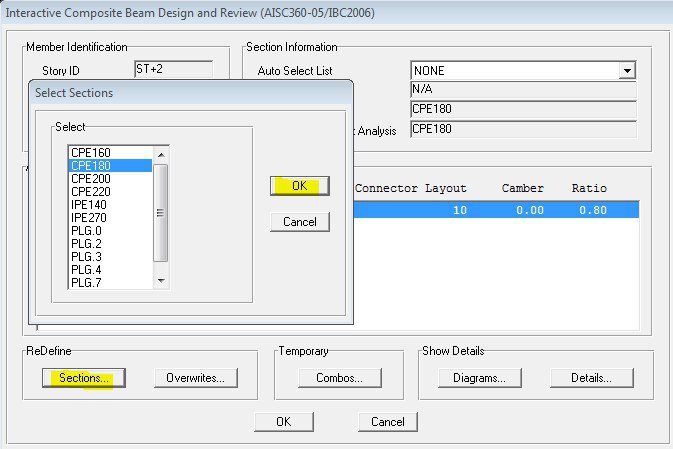

در طراحی تیرهای کامپوزیت، یکی از مشکلات شایع که ممکن است مهندسان با آن مواجه شوند، مشکل تغییر رنگ تیرها به قرمز هنگام تعریف ورق تقویت در بال پایین تیر است. این موضوع می‌تواند ناشی از تعریف نادرست مقطع یا محدودیت‌های نرم‌افزار مورد استفاده باشد. برای رفع این مشکل، پیشنهاد می‌شود که مقطع تقویتی به صورت SD Section تعریف و سپس به برنامه وارد شود.

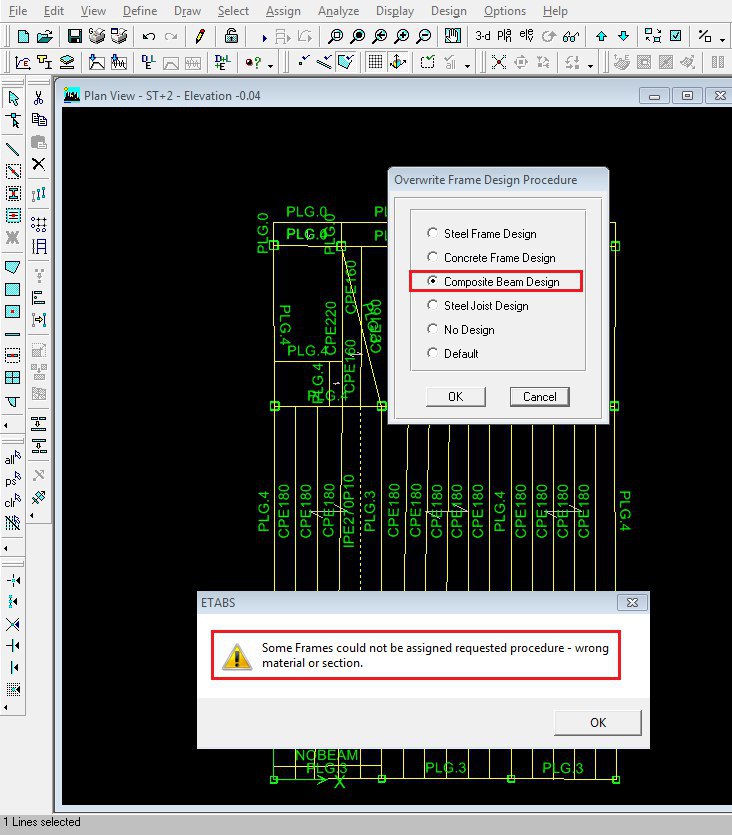

هنگام طراحی تیرهای کامپوزیت، رنگ قرمز تیر می‌تواند علامتی از بروز خطا یا ناسازگاری در تعریف مشخصات مقاطع باشد. در این راستا، توجه به جزئیات مشخصات مقطع بسیار حائز اهمیت است. برای آنکه مقطع تقویتی به درستی محاسبه و بکار گرفته شود، بایستی مقطع به صورت مقطع معادل تعریف گردد و مشخصات آن مانند سطح مقطع و ممان اینرسی در فایل proper وارد شود.

برخی از نکات کلیدی که باید در نظر گرفته شوند عبارتند از:

• تعریف درست مقطع تقویتی در SD Section
• وارد کردن دقیق مشخصات مقاطع در فایل proper
• ایجاد مقطع i شکل معادل و وارد کردن آن به نرم‌افزار ETABS

مهندسان باید به این نکته توجه کنند که در ورژن‌های مختلف نرم‌افزار ممکن است برخی از اشکالات برطرف شده باشد. با این حال، در هر ورژن، بررسی دقیق مقاطع انتخاب شده و اطمینان از سازگاری آنها با مبحث طراحی، شرطی اساسی برای موفقیت در این فرآیند است. در نهایت، تسلط بر عملیات چالش‌برانگیز طراحی تیرهای کامپوزیت و آشنایی با نرم‌افزارهای اجرایی، بایستی در اولویت قرار گیرد تا از بروز این‌گونه مشکلات جلوگیری شود.
