نکاتی در کنترل برش قالبی و اتصالات اصطکاکی در سازه‌های فلزی

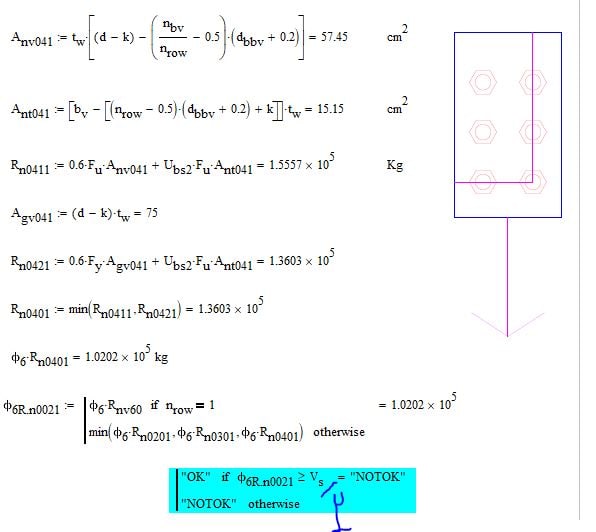

برای کنترل برش قالبی در ورق اتصال جان با دو ورق، مقدار Vs باید نصف شود. در اتصالات اصطکاکی، کنترل برش قالبی برای تیر ضروری است.

در ساخت و ساز و طراحی سازه‌های فلزی، کنترل برش قالبی و اتصالات اصطکاکی از اهمیت ویژه‌ای برخوردار است. یکی از نکات کلیدی در این زمینه، نظارت بر برش قالبی به ویژه در ورق‌های اتصال جان از نوع اتصال درختی می‌باشد. در چنین اتصالاتی، هنگامی که از دو ورق استفاده می‌شود، باید مقدار Vs که نشان‌دهنده نیروی برشی است، بر تعداد ورق‌ها تقسیم شود. این بدان معناست که برای کنترل برش قالبی در این نوع اتصالات، مقدار Vs باید به نصف کاهش یابد.

اتصالات اصطکاکی نیز ویژگی‌های خاص خود را دارند. در این نوع اتصالات، پیچ‌ها به دلیل پیش‌تنیدگی، بر انتقال بار از طریق سطح اصطکاک تأثیر می‌گذارند. بر اساس اصول مهندسی، این موضوع منجر به این نتیجه‌گیری می‌شود که برای بال و جان تیر نیاز به کنترل برش قالبی نیست و تمرکز باید بر روی برش قالبی ورق‌های اتصال باشد. این نکته می‌تواند صرفه‌جویی‌هایی در محاسبات انجام دهد و کارایی سازه را بهبود بخشد.

به موارد دیگر نیز باید توجه شود. در اتصال‌های گیردار جوشی که با کمک ورق روسری و زیرسری و جان طراحی می‌شوند، باید توجه داشت که وزن تیر معمولاً در محاسبات لحاظ نمی‌شود. این نکته برای طراحان تازه‌کار بسیار حائز اهمیت است که با اصول طراحی و محاسبات آشنا شوند و در فرآیند طراحی به دقت رعایت کنند. لذا، دانش و آگاهی از تمامی جزئیات می‌تواند موجب کاهش خطا و افزایش ایمنی در سازه‌ها باشد.
