درک محورها و لنگرها در طراحی تیرها با نرم‌افزار ETABS

در طراحی تیرها با ETABS، محور 2 (محور ضعیف) و محور 3 (محور قوی) تعیین می‌شود. با تغییر جهت تیر و قرارگیری در محور y، محورها تغییر نمی‌کنند مگر اینکه مقطع را در محیط Section Design بچرخانید.

در دنیای مهندسی عمران و به‌خصوص طراحی سازه‌ها، نرم‌افزار ETABS به‌عنوان یکی از ابزارهای قدرتمند شناخته می‌شود. در طراحی تیرها، توانایی تحلیل درست و تعیین محورها و لنگرها یکی از موارد کلیدی است که باید به آن توجه کرد.

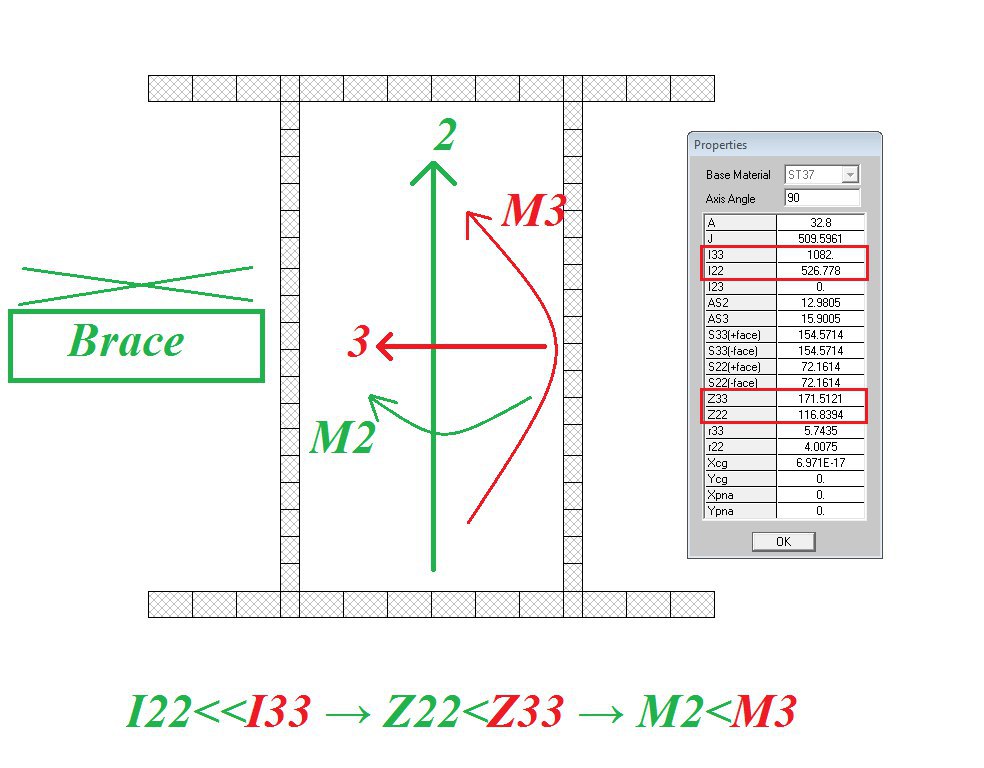

در طراحی تیرها، محور ۲ به‌عنوان محور ضعیف و محور ۳ به‌عنوان محور قوی شناخته می‌شوند. این دقت در تعیین محورها به تحلیل صحیح تیر و عملکرد آن در شرایط بارگذاری مختلف کمک می‌کند.

توجه داشته باشید که با تغییر جهت تیر و قرارگیری آن در محور y، محورها تغییر نمی‌کنند مگر اینکه مقطع در محیط Section Design بچرخانید. این نکته بسیار مهم است زیرا می‌تواند تاثیر مستقیم بر روی توزیع لنگرها و نیروی اعضای سازه داشته باشد.

در تحلیل لنگرها، اگر لنگر اسمی حول محور ۲ ضعیف‌تر از محور ۳ باشد، این به معنای عملکرد مختلف این دو محور تحت بارگذاری‌های مختلف است. این تفاوت در لنگرها می‌تواند به دلیل شکل مقطع و جهت قرارگیری آن باشد.

در صورتی که مقطع تیر در راستای محور ی باشد، با چرخاندن تیر، محورها تغییر نمی‌کنند، اما تغییر در سمت رویکرد تیر می‌تواند بر روی تحلیل‌های بعدی تاثیر بگذارد.

از آن‌جایی که طراحی تیرها نیاز به بررسی دقیق دارد، در محیط Section Design با استفاده از گزینه rotate می‌توانیم مقطع را بچرخانیم و محورها را تغییر دهیم. این شخصی‌سازی و انعطاف‌پذیری در نرم‌افزار ETABS به مهندسان این امکان را می‌دهد تا بهترین طراحی را برای نیازهای خاص پروژه‌های خود انجام دهند.

بدین طریق، درک صحیح محورها و لنگرها در طراحی تیرها می‌تواند به افزایش ایمنی و بهبود عملکرد کلی سازه در برابر بارگذاری‌های مختلف منجر شود. استفاده از نرم‌افزار ETABS به مهندسان کمک می‌کند تا با تجزیه و تحلیل داده‌ها، به گزینش بهترین گزینه‌های طراحی بپردازند.
